I Punti di Snap sono hotspot temporanei visualizzati sugli elementi secondo determinati intervalli (definiti dall'utente), per facilitare la precisione di posizionamento e disegno di nuovi elementi.
Attivare i Punti di Snap
Procedere in uno dei seguenti modi:
•Attivare Guide e Punti di Snap dalla barra degli strumenti Standard (menu Guide - se disponibile)
•Fare clic su Visualizza > Punti di Snap
Uso dei Punti di Snap
Passare il cursore sull'elemento sul quale si vogliono visualizzare i Punti di snap.
Vengono visualizzati i punti di snap. Il loro numero e la loro posizione dipendono dalle opzioni impostate dall'utente.
Vedere Definire gli intervalli dei Punti di Snap, sotto.
I Punti di Snap agiscono come un hotspot temporaneo: è possibile eseguire lo snap su di essi con il cursore, e fungono anche da punti di Riferimento di Snap. (Vedere Attivare Riferimenti di Snap.) È possibile iniziare a disegnare nuovi elementi da questi punti o utilizzarli per editare altri elementi in relazione ad essi.
I Punti di snap scompariranno dopo circa 5 secondi. Tuttavia, se si trovano lungo un segmento Riferimento di Snap, essi rimarranno visibili fino a quando resterà visibile tale Riferimento.
Nota: affinché i punti di snap rimangano visibili fin quando non si inserisce un elemento o si cambia vista, togliere il segno di spunta dalla casella di controllo “Nascondi automaticamente Punti di Snap” in Opzioni > Ambiente di Lavoro > Immissione Forzatura e Guide.
Un altro modo di utilizzare i punti di snap è quello di disegnare un vettore temporaneo che visualizza i Punti di Snap.
Vedere Forzatura al Punto di Snap.
Definire gli intervalli dei Punti di Snap

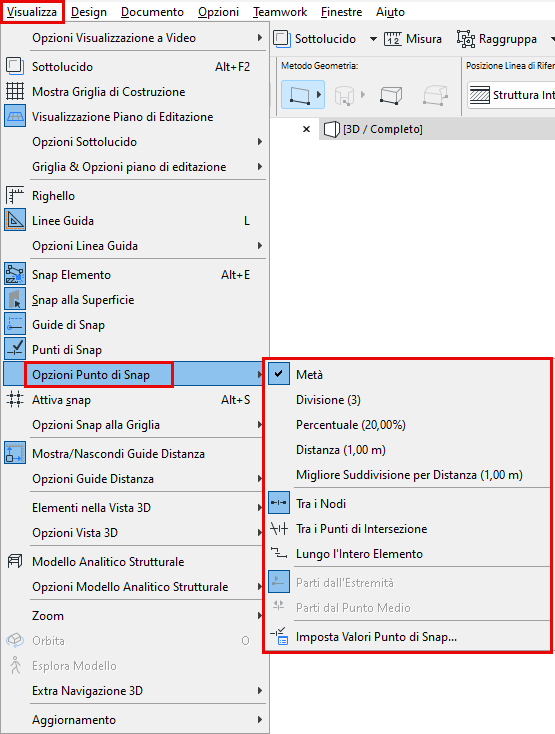

Utilizzare i comandi del menu Visualizza > Opzioni Punti di Snap o della barra Strumenti Aiuti Disegno.
•Metà: divide un bordo in due parti uguali.
•Divisioni: divide un bordo nel numero di segmenti impostato. Intervallo: 3-100
•Percento: divide un bordo in due parti in accordo con la percentuale impostata.
•Distanza: divide un bordo in segmenti distanziati secondo la distanza impostata.
•Migliore Suddivisione per Distanza: i punti di snap suddividono il bordo in parti uguali di lunghezza il più possibile vicina alla distanza qui definita.
Nota: definire le proprie divisioni, percentuali, ecc. preferite nella finestra di dialogo Valori Punto di Snap.
Vedere Valori Punto di Snap, sotto.
Quando si utilizza la percentuale o l'intervallo della distanza, si hanno due ulteriori opzioni:
•Parti dall'estremità: il punto Snap è posizionato alla percentuale/distanza determinata a partire dal punto finale dell'elemento più vicino al cursore.
•Parti dal Punto medio: il punto Snap è posizionato alla percentuale/distanza determinata misurata a partire dal punto centrale dell'elemento.
Dal menu Punti di Snap nella barra strumenti Aiuti Disegno (o da Visualizza > Opzioni Punto di Snap), fare clic su Imposta valori di snap.
Nella finestra di dialogo che si apre, definire i valori per la divisione, la percentuale, e/o la distanza.

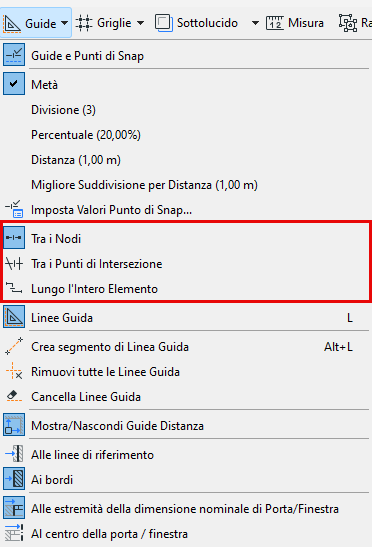

Opzioni Punti di Snap
Scegliere un'opzione di Punto di Snap tra:
•Barra Strumenti Aiuti Disegno
•Menu Visualizza
•Menu Guide nella barra degli strumenti Standard (se disponibile)

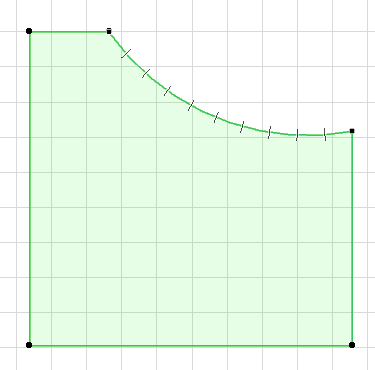

•Tra Nodi: i punti di Snap vengono posizionati solo sul segmento prescelto (tra i nodi vicini).

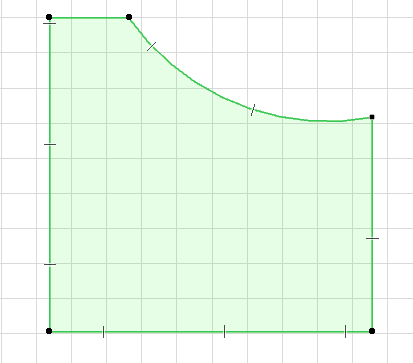

•Lungo l'intero elemento: i punti di Snap vengono posizionati a intervalli definiti lungo l'intero elemento (inclusi gli elementi poligonali), indipendentemente dagli eventuali elementi che li intersecano.
•Tra i punti di intersezione: i punti di snap sono posizionati sull'elemento scelto soltanto da un punto d'intersezione all'altro.
Colore Punto di Snap
Per personalizzare il colore dell'evidenziazione dei Punti di snap usare il comando in Opzioni > Ambiente di Lavoro > Immissione - Forzature e Guide.
