Rotazione di Elementi

È possibile ruotare gli elementi selezionati nella Pianta o nella finestra 3D con i seguenti metodi:

•Rotazione Veloce: utilizzare la scorciatoia Ctrl+R per ruotare gli elementi selezionati di 90 gradi

•Manualmente: definire il centro di rotazione e il raggio, quindi ruotare graficamente o inserire i gradi

Rotazione Veloce degli elementi di 90 gradi

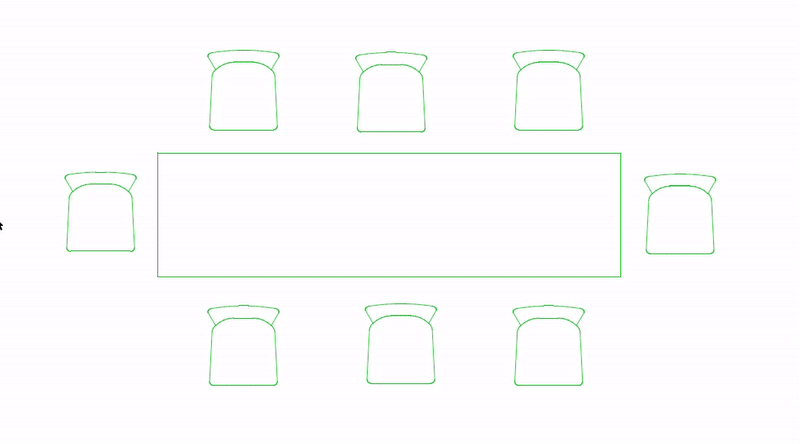

•Usare Ctrl + R per ruotare gli elementi selezionati di 90 gradi in senso antiorario

•Utilizzare Shift + Ctrl + R per ruotare in senso orario

•Utilizzare Muovi > Ruota > Senso orario o Muovi > Ruota > Senso antiorario

Rotazione Veloce degli elementi selezionati con incrementi di 90 gradi

Ruotare manualmente l'elemento

1.Selezionare uno o più elementi e eseguire una delle azioni elencate sotto.

–Utilizzare una scorciatoia: Ctrl (Cmd) + E

–Selezionare l'icona Ruota della pet palette

–Edita > Muovi > Ruota

–Muovi > Ruota dal menu contestuale o dalla barra degli strumenti Muovi Elementi

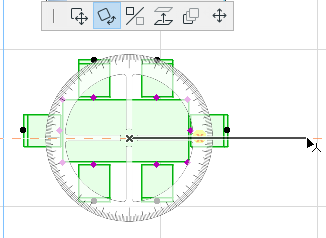

2.Definire il centro di rotazione degli elementi selezionati.

3.Fare clic per definire il punto di inizio dell'arco di rotazione e il suo raggio.

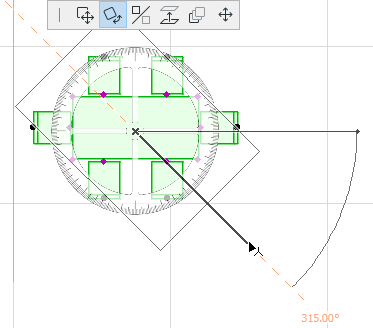

4.Spostare il cursore e fare clic per completare la rotazione, oppure inserire un angolo di rotazione nell'Ispettore.

Ruota una copia

Questo comando crea una copia dell'elemento selezionato e ruota la copia. L'elemento o gli elementi originali rimangono in posizione.

Seguire i passaggi consueti per la rotazione, ma eseguite anche una delle seguenti operazioni:

–utilizzare una Scorciatoia: Ctrl (Cmd) + Shift + E o Ctrl (Cmd) + Shift + R

–Premere Ctrl durante l'esecuzione del normale comando Ruota

–Edita > Muovi > Ruota una copia

–Muovi > Ruota una Copia dal menu contestuale o dalla barra strumenti Muovi Elementi

Ruota multiple copie

Si può usare per creare diverse copie ruotate dell'elemento originale. L'elemento o gli elementi originali rimangono in posizione.

Seguire i passaggi come di consueto, ma eseguite anche una delle seguenti operazioni:

–Premere Ctrl (Cmd) + Alt durante l'esecuzione del normale comando Ruota

–Edita > Muovi > Ruota multiple copie

–Muovi > Ruota Multiple Copie dal menu contestuale o la barra strumenti Muovi Elementi

Note:

–Nelle finestre Sezioni/Alzati/Alzati Interni, Documento 3D e Dettaglio/Foglio di Lavoro possono essere ruotati solo gli elementi di disegno

–Nella Finestra 3D, la rotazione è effettuata su un piano orizzontale

Argomenti correlati:

Editazione Grafica delle shell

Ruotare Travi e Pilastri
