Visualizzazione delle zone in Sezione

Per la logica aggiornata nella visualizzazione delle Zone: accertarsi che la casella di controllo “Nascondi le Zone e...” in Opzioni > Preferenze Progetto > Compatibilità sia deselezionata.

Quando si aprono progetti avviati in Archicad 25 o in precedenza, questa casella di controllo è attivata per impostazione predefinita.

Visualizzazione predefinita delle zone

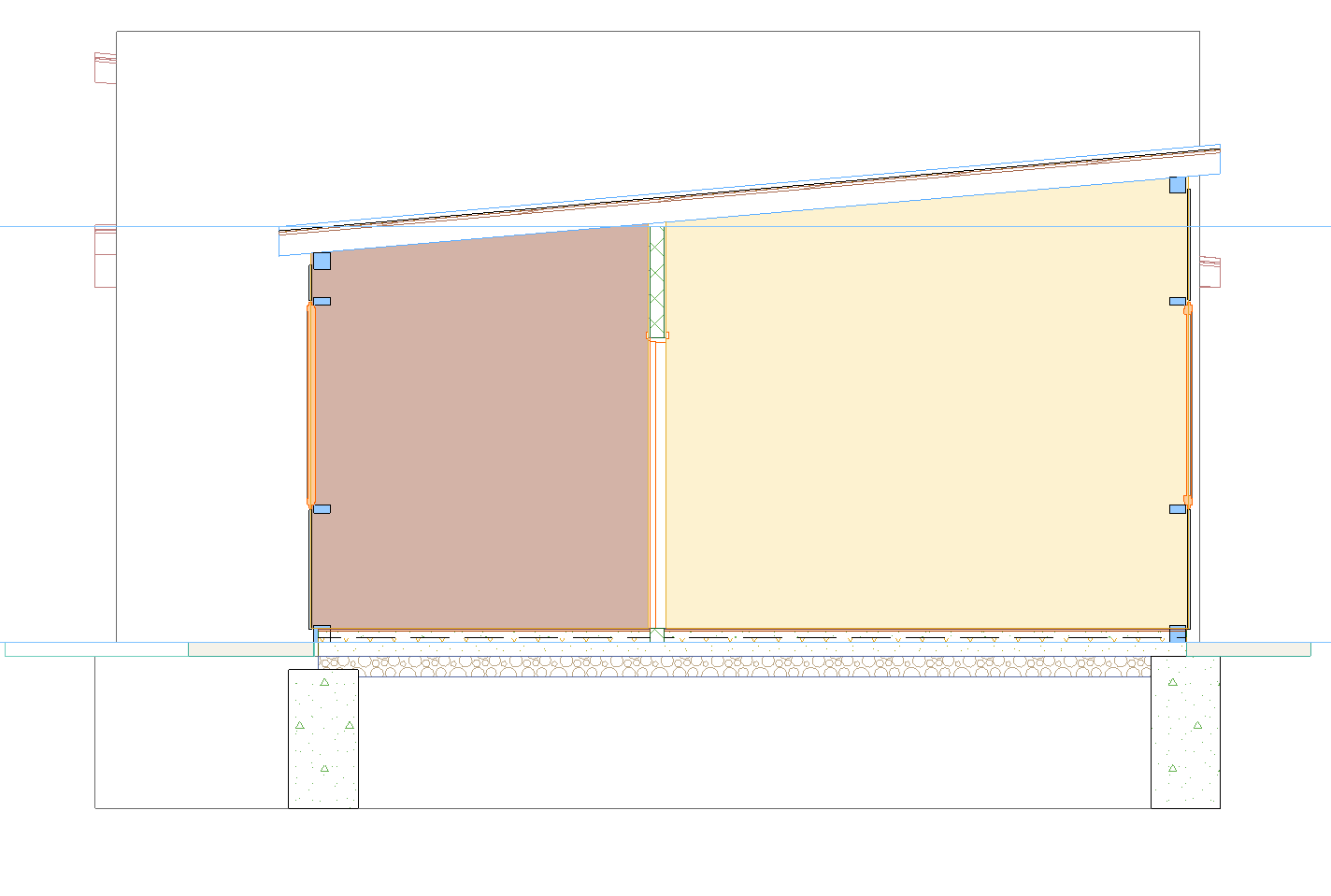

Sezione - tagliata predefinita (Colore Categoria)

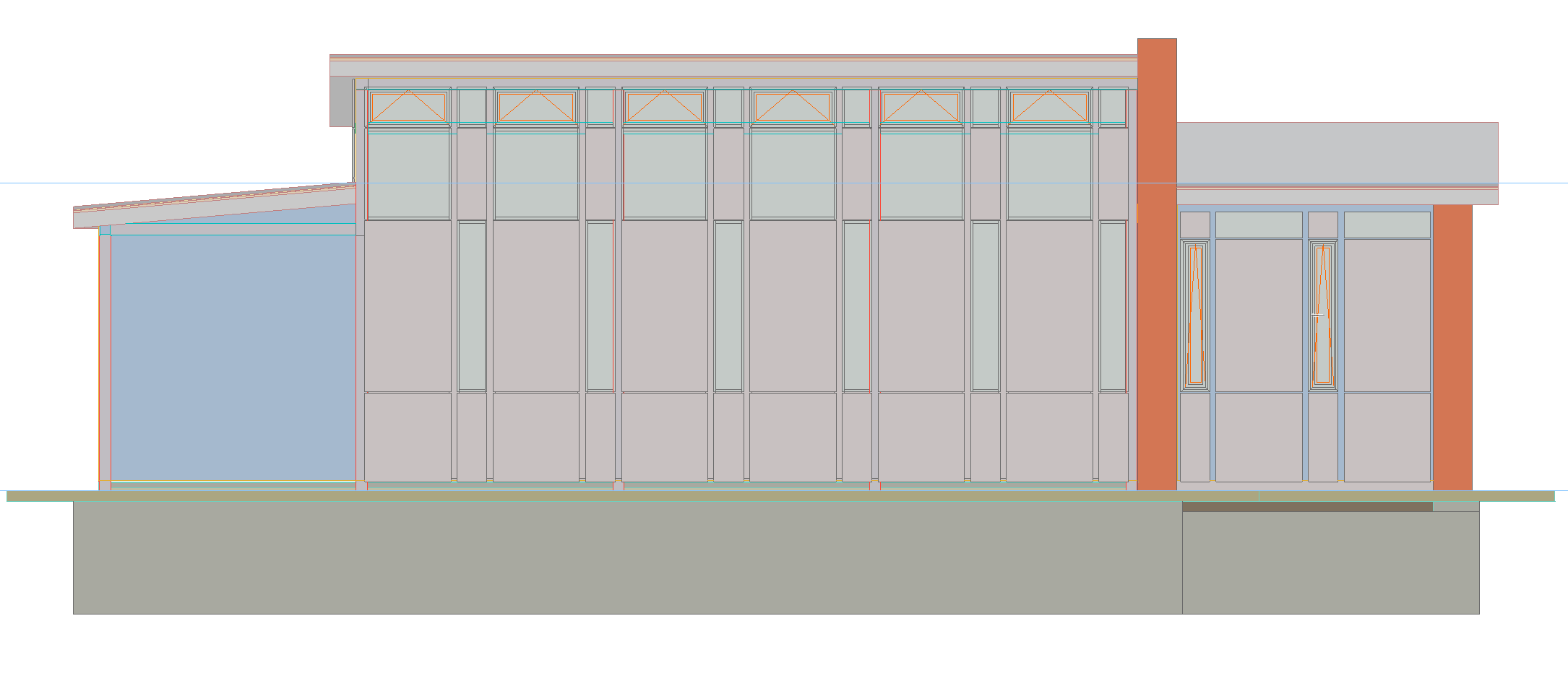

Elevazione - non tagliata predefinita (Superficie)

Impostare la trasparenza delle Zone di taglio in sezione

Se in una sezione è presente una Zona di taglio, è possibile renderla completamente trasparente attribuendo al suo parametro di trasmittanza superficiale un valore da 50 in su.

Se il parametro di trasmittanza è 49 o inferiore, la Zona è opaca.

In una Zona trasparente, verranno visualizzati i contorni degli oggetti, ma i loro colori non subiranno modifiche.

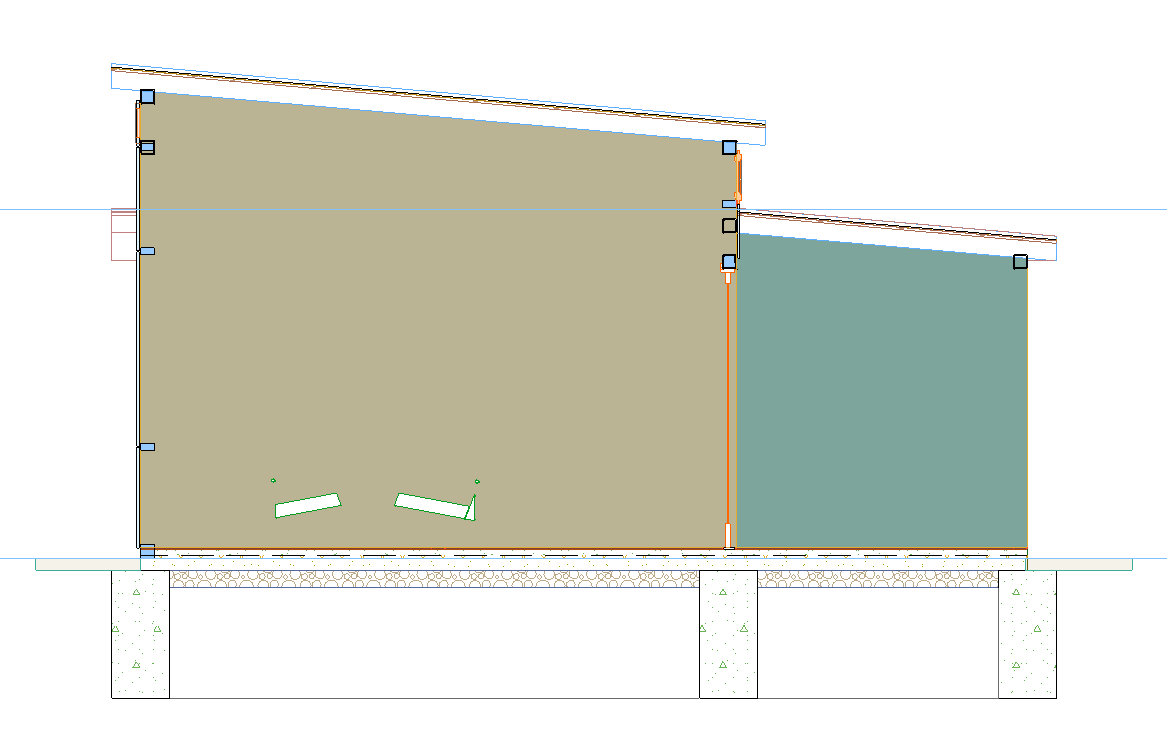

Zona opaca (valore di trasmittanza inferiore a 50)

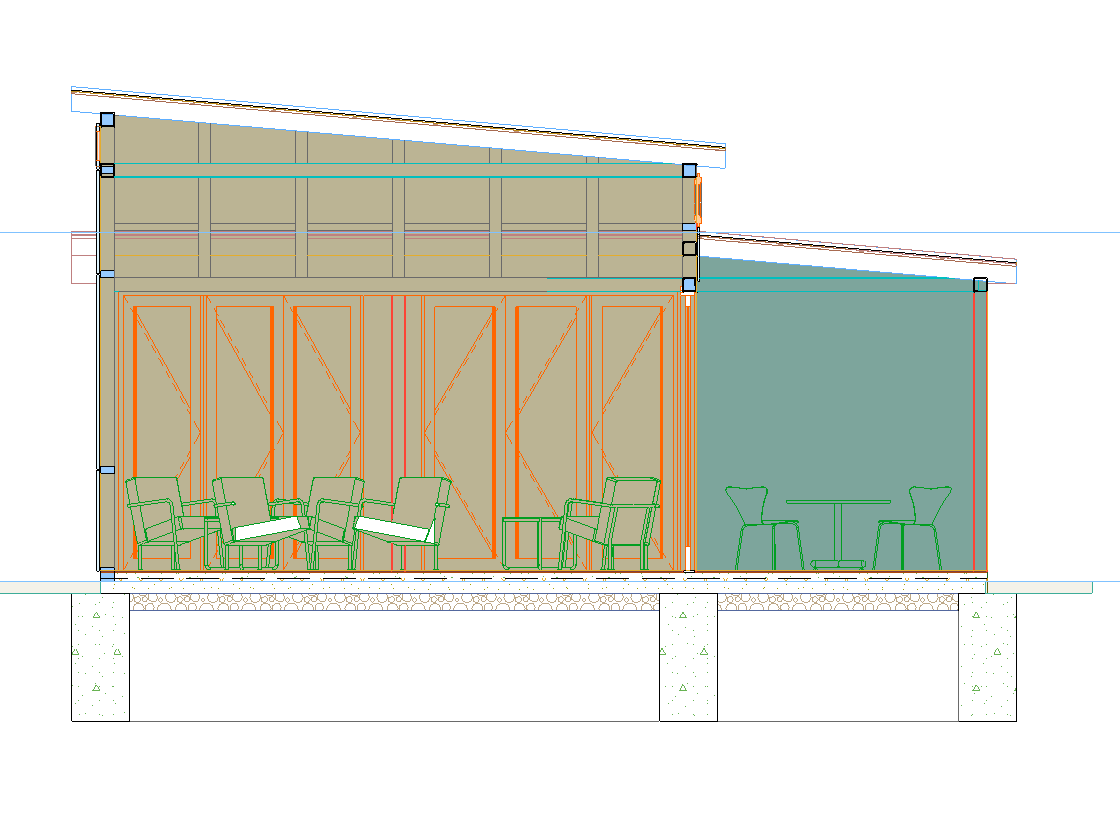

Zona trasparente (valore di trasmittanza superiore a 50)

Impostare la trasparenza delle Zone non tagliate

Se è presente una Zona non tagliata (ad es. in una vista in Alzato o in 3D), è possibile regolarne la trasparenza utilizzando il parametro di trasmittanza della superficie.

Qualsiasi valore maggiore di 0 rende la Zona trasparente, ma il livello di trasparenza varia secondo il valore di trasmittanza (quanto più il valore di trasmittanza è alto tanto più la Zona è trasparente).

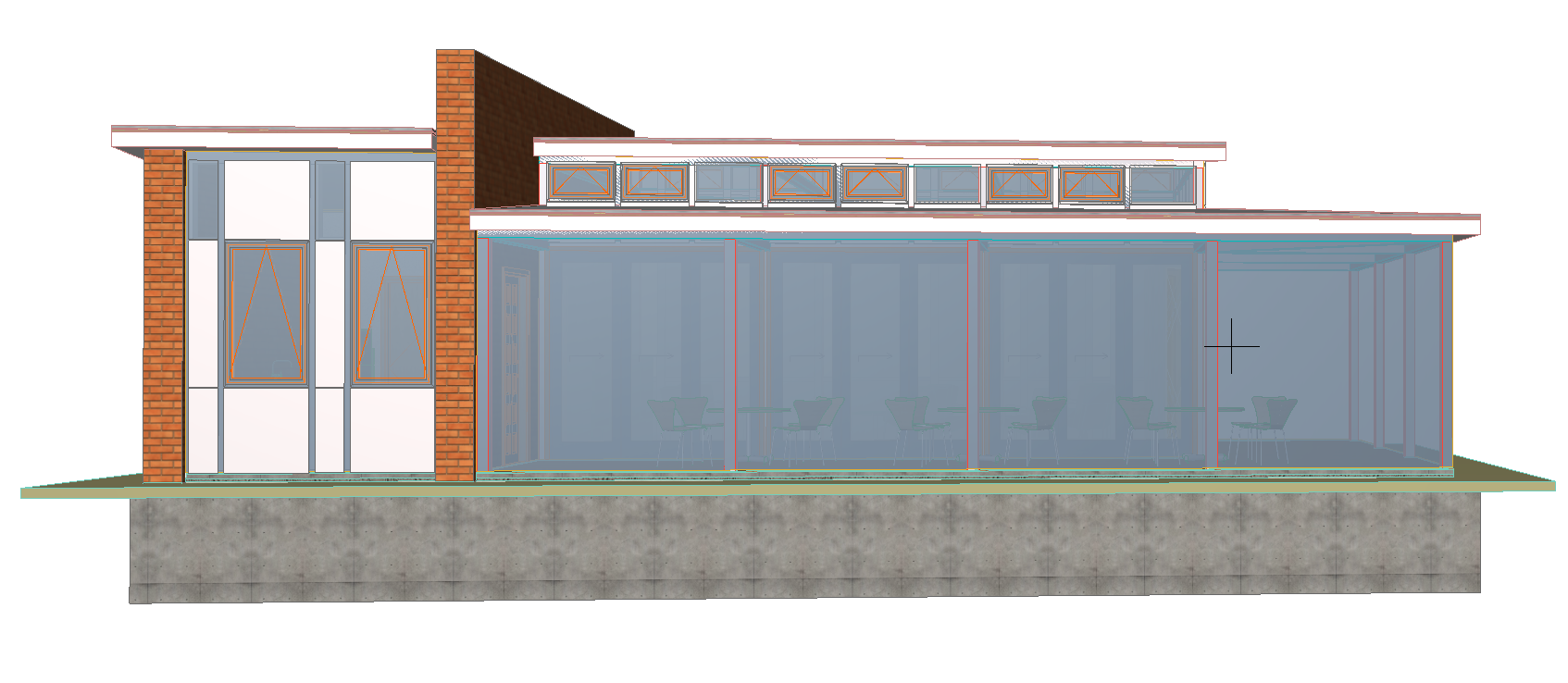

Zone non tagliate - Valore di trasmittanza superficiale alto

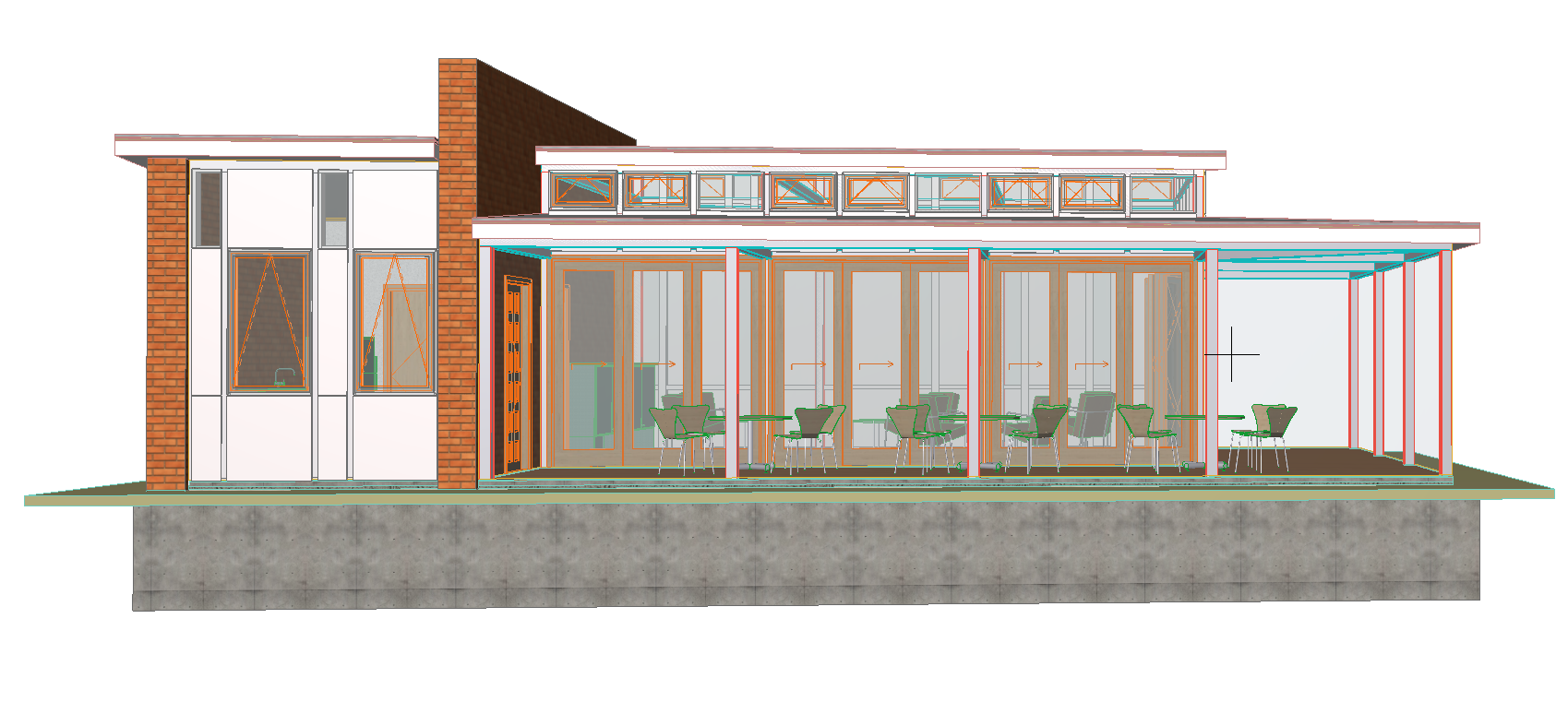

Zone non tagliate - Valore di trasmittanza superficiale basso

Impostare la Trasmittanza superficiale di una zona

1.Selezionare la Zona e aprire Impostazioni Zona

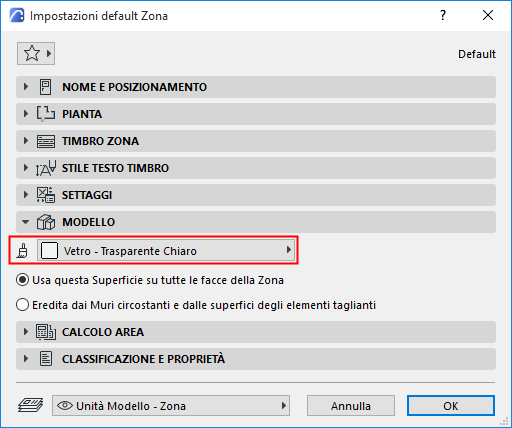

2.Nel pannello Modello, selezionare il nome della Superficie.

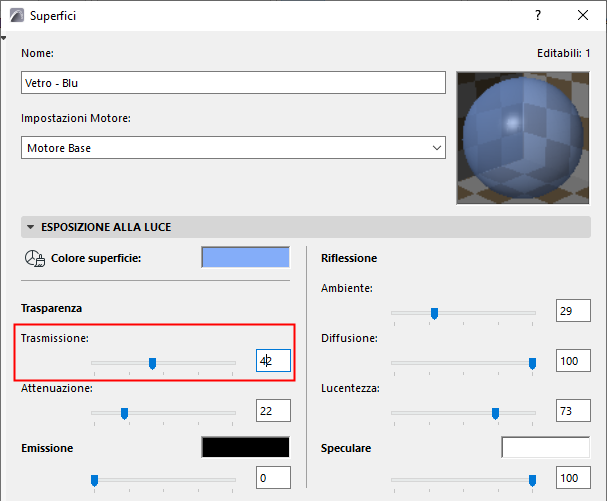

3.Andare a Opzioni > Attributi Elemento > Superfici per regolare il livello di Trasmittanza.

Argomento correlato:

Editare il poligono di zona
