Tipi di Ventaglio per Ventagli a pedate uguali

Nel pannello Impostazioni Scala - Geometria e posizionamento:

1.Scegliere uno dei quattro tipi di avvolgitori con pedate uguali dal menu a comparsa: Punto singolo, Due punti, Linee principali e Linea di Passo Ausiliaria.

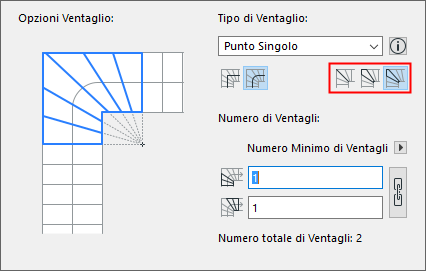

2.Fare clic su una delle tre icone per impostare come distribuire le pedate nel punto di svolta, dove l'asse del ventaglio interseca la linea di passo:

•Alzata: posizionare un'alzata sul punto di svolta

•Andamento simmetrico: la pedata è divisa a metà al punto di svolta

•Andamento asimmetrico: senza restrizioni sul posizionamento della pedata

Vedere le seguenti illustrazioni:

Tipo Ventaglio: Linea di Passo Ausiliaria
Punto di svolta: Alzata

Tipo Ventaglio: Linea di Passo Ausiliaria
Punto di svolta: Andamento Simmetrico

Tipo Ventaglio: Linea di Passo Ausiliaria
Punto di svolta: Andamento Asimmetrico

Segmenti a ventaglio

Nel caso di un Segmento a Ventaglio, il punto medio della parte a Ventaglio della linea di passo è considerato il punto di partenza del Ventaglio.

•Le bisettrici sono costruite come perpendicolari della linea di passo attraverso questo punto.

•Le Pedate Uguali sono misurate a partire da questo punto.

•Le Larghezze Minime delle Pedate a Ventaglio vengono misurate a partire dalla proiezione di questo punto sul bordo interno.
