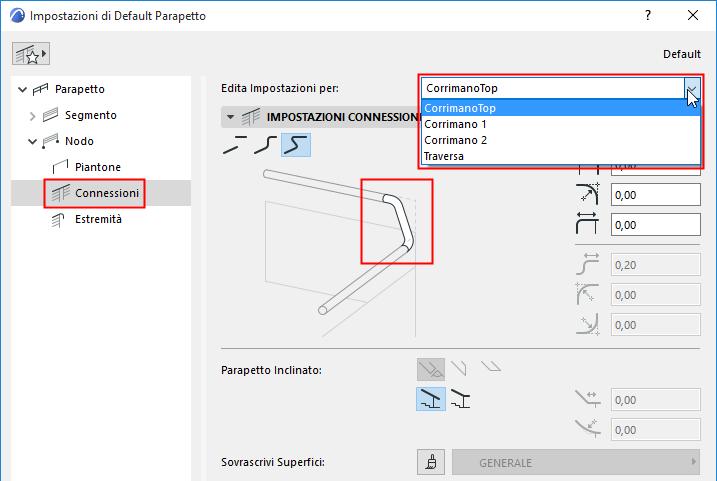

Impostazioni di connessione (Corrimano Top, Corrimano, Traversa)
Per ogni tipo di traversa (Corrimano Top, Corrimano, Traverse semplici), queste schede di impostazioni consentono di definire la geometria delle connessioni dei segmenti.
È possibile visualizzare il segmento di connessione utilizzando una superficie diversa dalle traverse di collegamento (utilizzare il controllo Sovrascrivi Superfici).
Scegliere come collegare il tipo traversa selezionato tra i segmenti, utilizzando uno dei tre seguenti tipi di connessione:
•Disconnesso: le traverse dei segmenti adiacenti non si connettono. Aggiungere ad ognuna un prolungamento opzionale (positivo o negativo).
•Collo d'oca: le traverse adiacenti sono collegate con un collo d'oca comprendente parti orizzontali e verticali.
Nei campi editabili sulla destra, impostare l'allungamento (positivo o negativo) e i valori di arrotondamento per ciascuna parte della connessione a collo d'oca.
L'anteprima evidenzia la parte che si sta modificando.

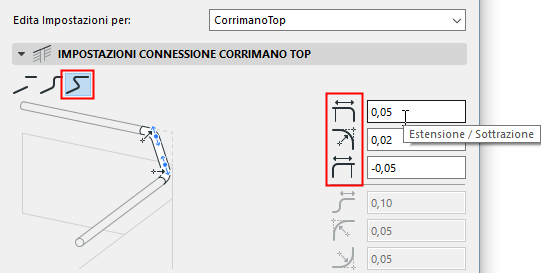

•Collegamento diretto: collegare le due traverse adiacenti allungandole entrambe e unendole assieme. Nei campi editabili sulla destra, impostare i valori di allungamento (positivo o negativo) e un valore di arrotondamento per le parti curvate dalle parti orizzontali.

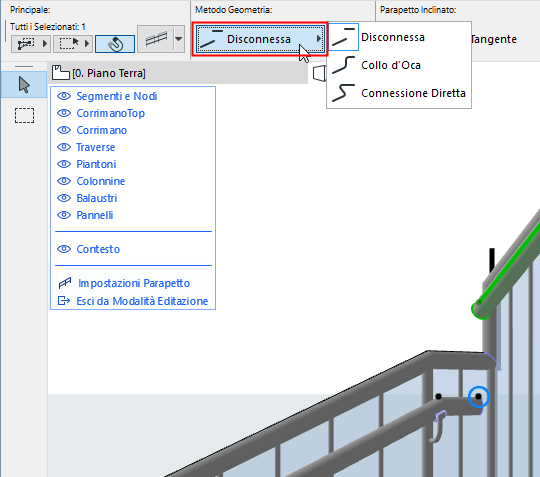

•In Modalità Edita, usare la Palette Informazioni o Settaggi Estremità per regolare le impostazioni di qualsiasi Connessione selezionata.

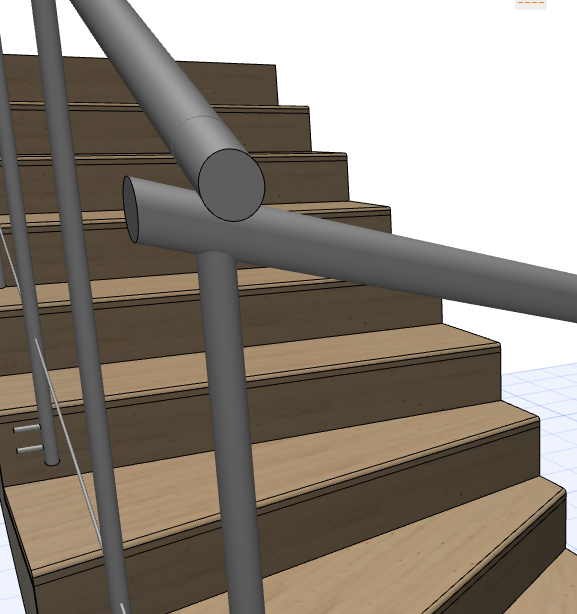

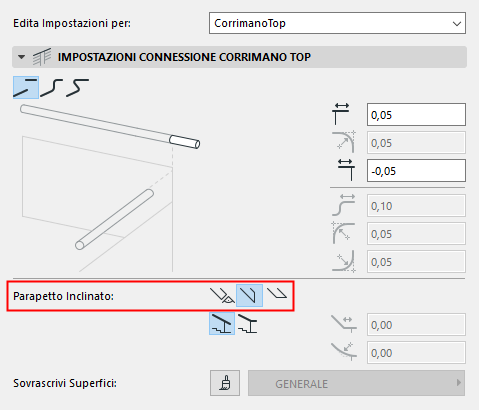

Parapetto inclinato (Connessione) - Geometria finale
•Scegliere la geometria per le estremità di un segmento di collegamento per un Parapetto inclinato: perpendicolare, verticale o orizzontale.

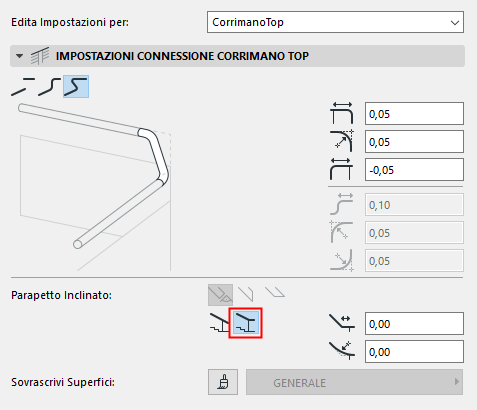

Parapetto Inclinato (Connessione) - Tangente al Segmento o Orizzontale
•Attivare questa opzione per aggiungere un segmento orizzontale alla connessione, dove un parapetto in pendenza incontra una svolta orizzontale.
•Immettere la lunghezza del segmento aggiunto e un arrotondamento opzionale.

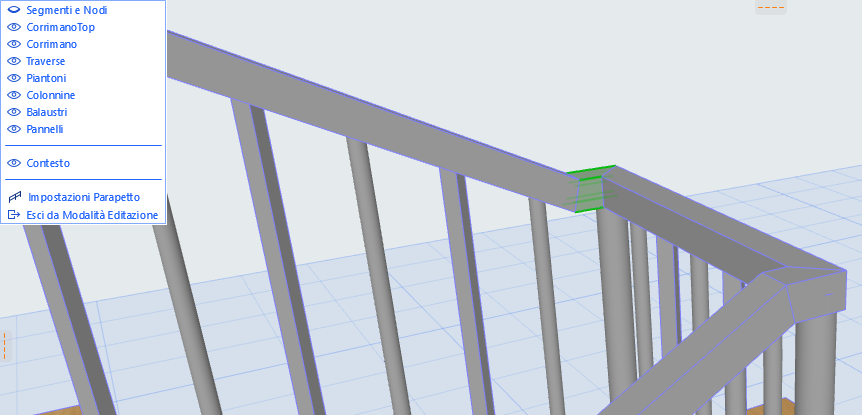

Il segmento risultante in Modalità Edita:
