Visualizzazione delle Aperture in Pianta

Utilizzare le impostazioni Forometria per ottimizzare la visualizzazione delle Aperture in Pianta, inclusi il simbolo, gli attributi e l'Asse di Riferimento.

Nota: un'Apertura risulta visibile solo se è visibile almeno uno dei suoi elementi tagliati.

Vedere il video

Argomenti in questa sezione:

Simbolo in Pianta

Visualizzazione delle Aperture della visualizzazione negli elementi tagliati

Forometrie Divise: separate o unificate

Superfici sezionate

Contorni dell'Apertura in Pianta

Retini Coprenti delle Aperture

Asse di Riferimento Apertura

Simbolo in Pianta

Vedere il video

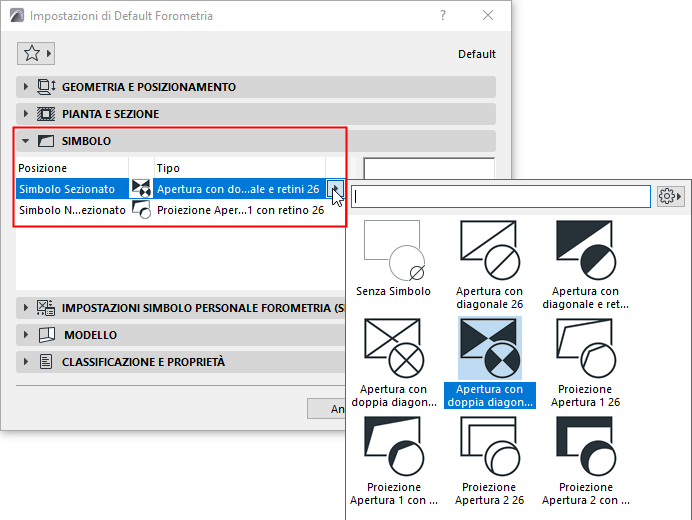

Un'Apertura può avere due simboli planimetrici: uno per le aperture in Sezione uno per quelle Non sezionate. Scegliere un valore predefinito per ciascun simbolo, utilizzando il pannello Simbolo di Impostazioni Forometria.

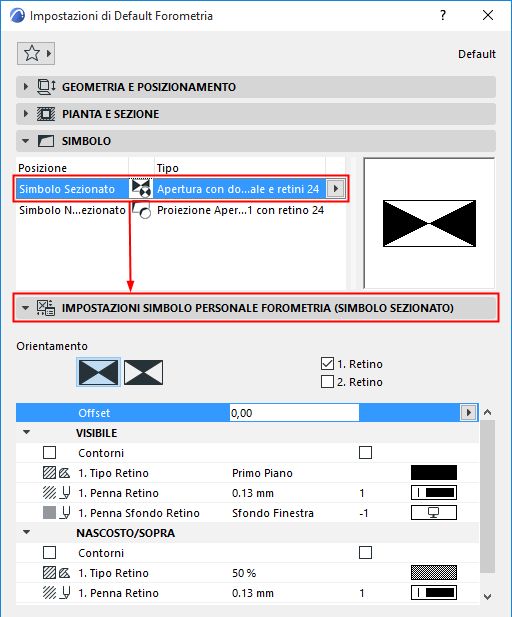

Ottimizza le preferenze e le preferenze geometriche per i simboli utilizzando il pannello Settaggi Personali del Simbolo:

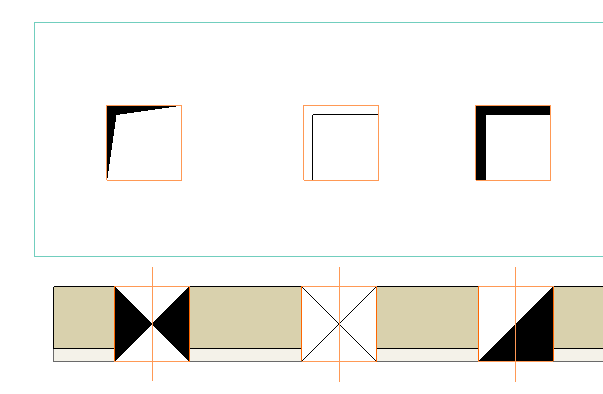

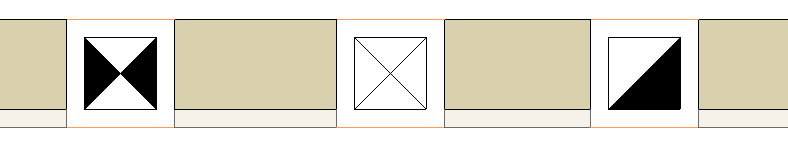

Simbolo Sezionato, con offset e contorno


Simbolo Non sezionato, con offset e contorno

Visualizzazione delle Aperture della visualizzazione negli elementi tagliati

In Impostazioni Forometria: scegliere come visualizzare l’apertura nella parte tagliata degli elementi in Pianta.

Nota: le Aperture negli elementi Non sezionati/Parte superiore sono sempre mostrate come Simboliche.


Proiettato: usa le Linee Non Sezionate, Linee Tagliate, Linee Nascoste o Linee Parte superiore, in base alla posizione verticale dell’Apertura. Questa è l'opzione migliore per le Aperture nei tetti.

Simbolico: usa le Linee Tagliate, Linee Nascoste/Parte superiore, in base alla posizione verticale dell’Apertura.

Sezione simbolica: usa sempre gli attributi della Sezione (indipendentemente dalla posizione verticale dell’Apertura).

Tutto come parte superiore: usa sempre gli attributi Nascosto/Parte Superiore (indipendentemente dalla posizione verticale dell'Apertura).

Forometrie Divise: separate o unificate

Per un'apertura che attraversa più elementi o un elemento composito, separati da un'intercapedine:


Separata:

I contorni interni (nella camera d'aria) sono visibili.

Linee di sezione e retini coprenti non sono mostrati.

Unificata:

I contorni interni (nella camera d'aria) non sono visibili.

Linee di sezione e retini coprenti sono visualizzati.

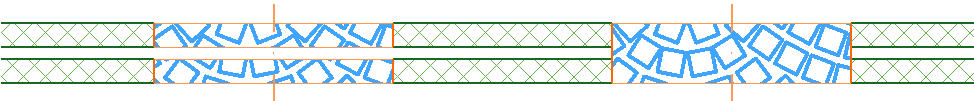

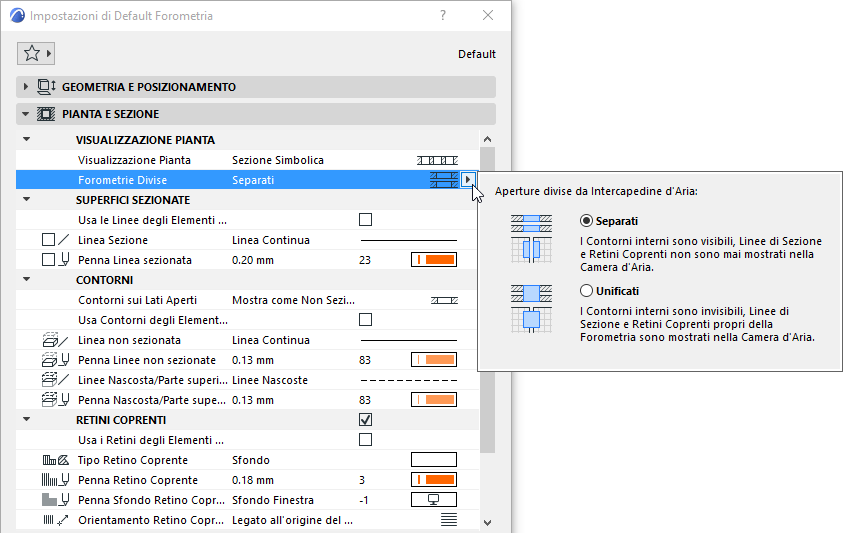

Forometrie divise da Intercapedine: Separate o Unificate

Superfici sezionate

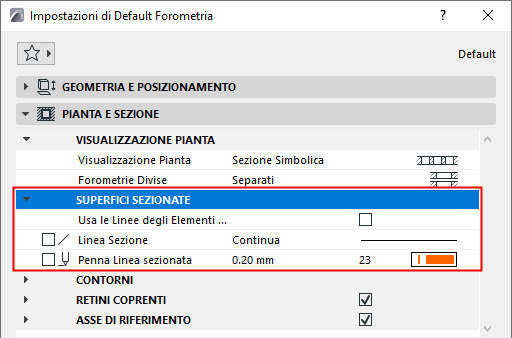

Per le superfici dell'elemento tagliate dall'apertura: selezionare la casella per Usare le linee degli Elementi Sezionati. Altrimenti, le linee sezione specifiche delle Forometrie (definite in questa finestra di dialogo) vengono utilizzate.

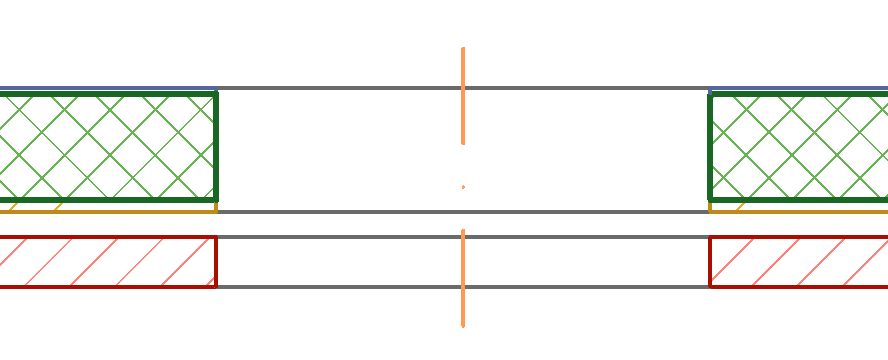

Usa Linee degli Elementi Sezionati


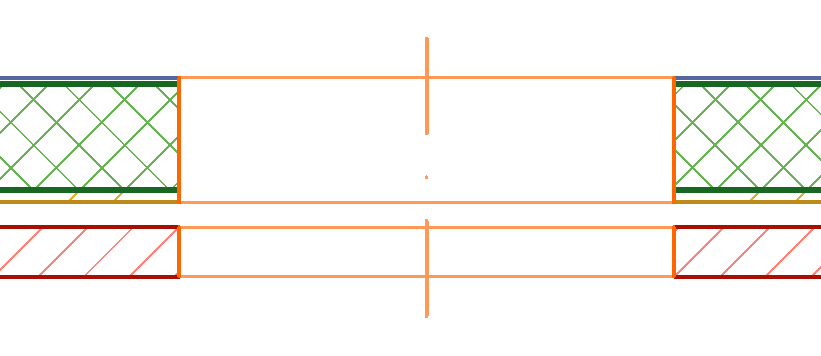

Usa Linee Sezione Specifiche delle Forometrie

Contorni dell'Apertura in Pianta

Contorni sui Lati Aperti

I "Bordi aperti" sono i contorni dell'Apertura che non intersecano altri elementi e non coincidono con il bordo di un altro elemento.

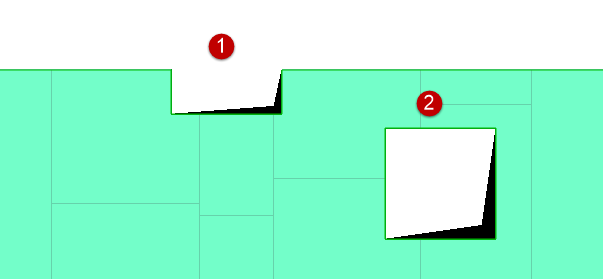

Aperture con bordi Aperti (1) e Chiusi (2)

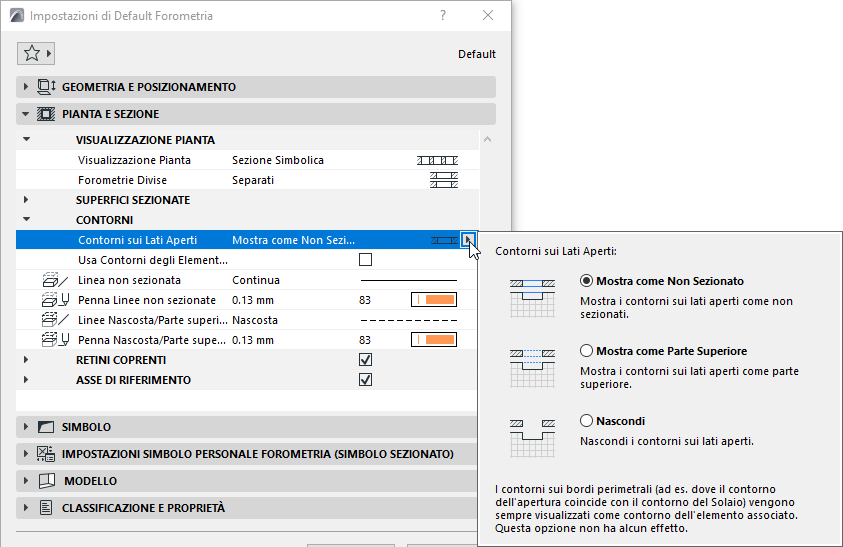

Visualizzare questi Bordi Aperti come Non sezionati, Parte superiore o Nascosti:

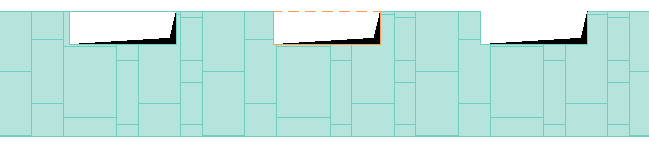

Bordi Aperti come Non Sezionati - Mostra come Parte Superiore - Nascosti


Bordi Aperti come Non Sezionati - Mostra come Parte Superiore - Nascosti

Nota: questa impostazione non ha effetto sulle Forometrie che coincidono per es. con il lato di un solaio. Tali bordi sono "Bordi chiusi" e la loro visualizzazione (Parte superiore o Non sezionata) dipende dalla visualizzazione del contorno del Solaio.

Contorni Apertura

Definire gli attributi per i contorni Non Sezionati e Parte Superiore. È possibile i Usare Contorni degli Elementi Sezionati. Altrimenti, saranno utilizzate le linee Non Sezionato/Parte Superiore specifiche delle Forometrie (definite in questa finestra di dialogo).

Retini Coprenti delle Aperture

Vedere Assegnare un retino coprente.


Per la visualizzazione "separata" delle forometrie divise, il retino coprente non viene mostrato nell'intercapedine.

Il simbolo di apertura è posizionato sopra l'apertura (con il suo retino coprente, se presente).

Asse di Riferimento Apertura

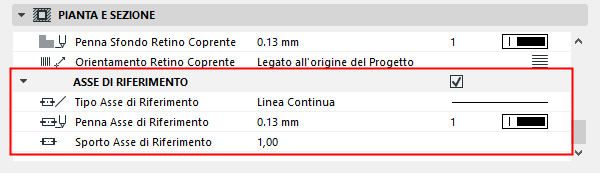

Utilizzare questi controlli per definire la visualizzazione dell'Asse di Riferimento dell'apertura in Pianta e in Sezione.

Nota: per mostrare/nascondere gli Assi di riferimento delle aperture secondo le viste, utilizzare le Opzioni Vista Modello. Vedere Opzioni Vista Modello per gli Elementi di Costruzione.
