Visualizzazione dei pilastri in Pianta e Sezione

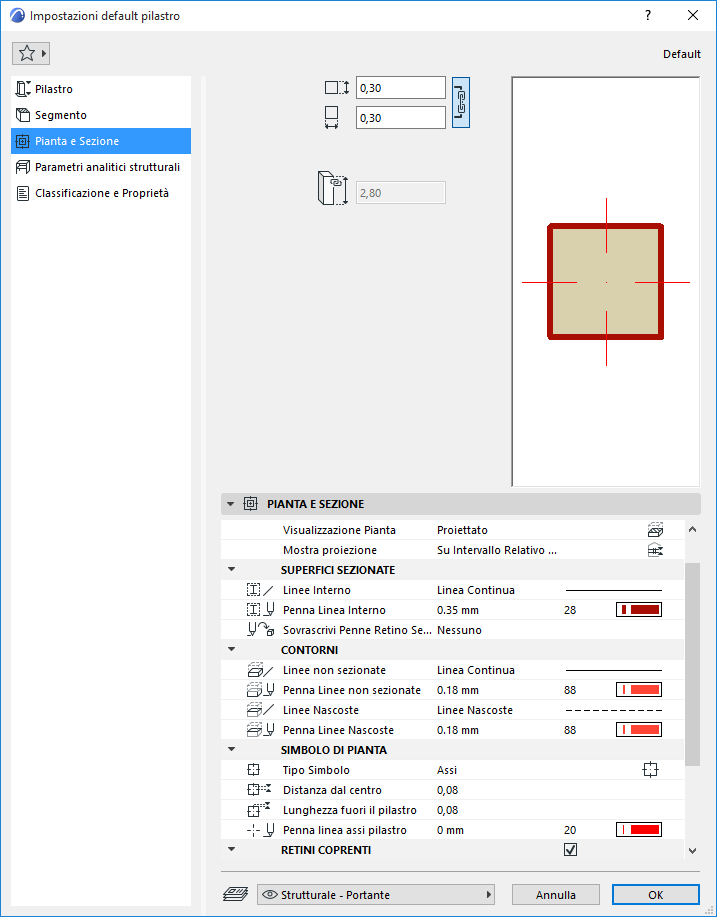

Usare la scheda Pianta e Sezione di Impostazioni Pilastro


Vedere Visualizzazione degli elementi in Pianta e Sezione.

Linee Nascoste

Definire gli attributi di Linee Nascoste. Le Linee Nascoste vengono utilizzate per i Pilastri sotto i Solai quando questa opzione è attivata in Opzioni vista modello.

Vedere Opzioni Vista Modello per gli Elementi di Costruzione.

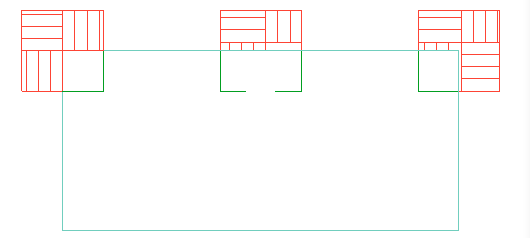

Pilastro sotto Solaio: Usa Linee Nascoste

Simbolo in Pianta

Tipo Simbolo: Normale, Diagonale, X, o Assi

Nota: per un pilastro profilato, sono disponibili solo i simboli Normale e Assi. Questo simbolo rappresenta gli assi del pilastro e girerà insieme alla sezione del pilastro.

Assi ha due impostazioni aggiuntive: Distanza dal centro e Lunghezza fuori il pilastro

Sebbene gli assi siano un simbolo grafico e non facciano parte del modello, il simbolo sarà ridimensionato (unitamente al pilastro) in accordo alla scala assegnata.

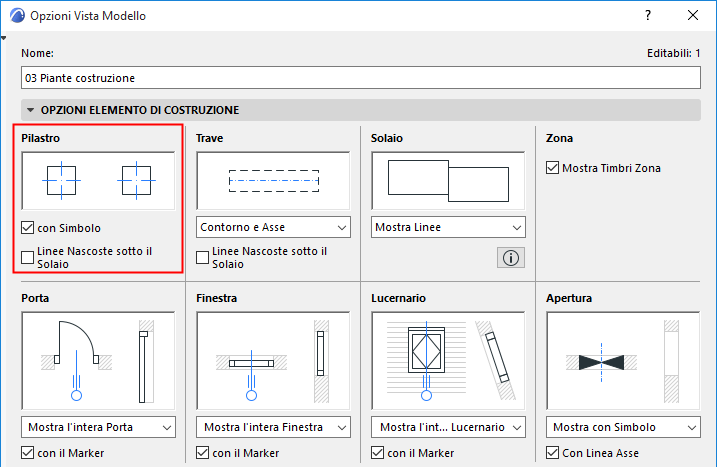

La visibilità dei simboli del pilastro in pianta può essere impostata come attiva o disattiva in Documento > Vista Modello > Vista e Opzioni Modello.


Retini Coprenti

Vedere Assegnare un retino coprente.


Pilastri con Retini Coprenti


Pilastro Inclinato con Retino Coprente (Orientamento: Distorsione 3D)
