Usare Impostazioni Trave, o usare Trave inclinata graficamente nella Finestra 3D

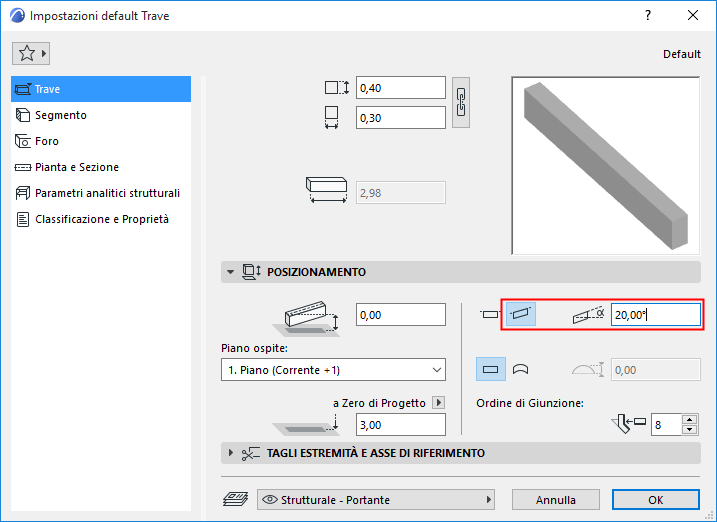

Definire l'Angolo di inclinazione in Impostazioni Trave.
1.Da Impostazioni Trave (scheda Trave, pannello Posizionamento) o dalla Palette Informazioni, scegliere l'icona Inclinata.
2.Immettere un angolo di inclinazione in gradi.
Il valore dev'essere compreso tra -89° e +89°, ed è misurato dal punto d'inizio della Trave.
3.Scegliere il metodo di posizionamento dalla Palette Informazioni e posizionare il pilastro.

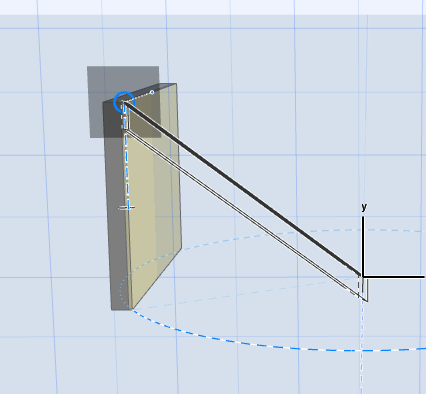

Immissione Trave con due clic
1.Selezionare il metodo Trave singola della Palette Informazioni.
1.Fare clic su due volte per definire ciascuna estremità della Trave.
2.Nella Finestra 3D:
–Snap delle estremità a elementi preesistenti
–Fare clic su Maiusc per vincolare l'input a un piano di editazione.
Nota: se la Trave ha già un angolo di inclinazione definito (in Impostazioni o in Palette Informazioni), l'angolo di inclinazione prevale indipendentemente dal vincolo.

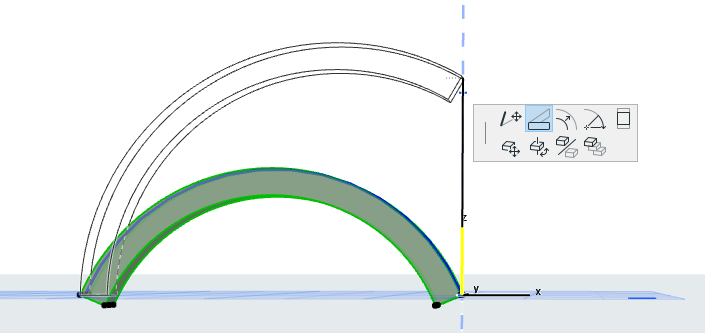

Anche una Trave curva verticalmente già esistente può essere inclinata.
