Definire la Geometria dell'Unione
In Impostazioni Trave:

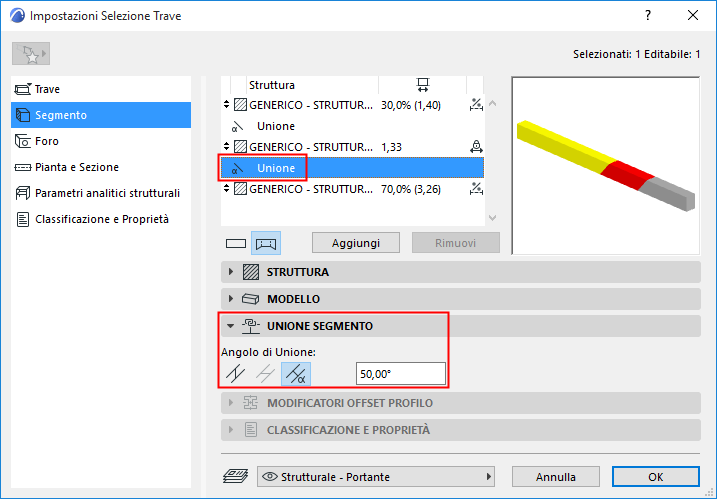

Per un componente Unione selezionato nell'elenco (nella parte superiore delle Impostazioni Segmento Trave), utilizzare il pannello Unione Segmento (in basso) per definire l'angolo come orizzontale, verticale o personalizzato.
Nota: l'Unione verticale è disponibile solo per le Travi inclinate.
Nella finestra 3D:
Le unioni possono essere modificate graficamente:
1.Selezionare la trave nella Finestra 3D.
2.Fare clic sull'hotspot Unione (sulla linea di riferimento della Trave).

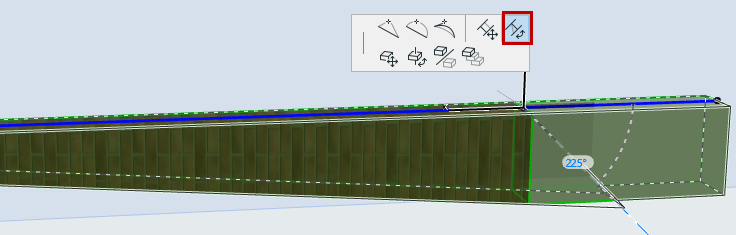

3.Dalla pet palette, scegliere il comando Ruota Angolo Unione per adattare l'angolo dell'Unione.
