Editazione Grafica della Geometria dei tetti
Per editare graficamente la geometria di un tetto selezionato, modificare uno dei seguenti elementi:
•la linea cardine
•una linea di colmo
•la linea di divisione del Livello Falda, e il tetto comprende diversi livelli
•la linea contorno

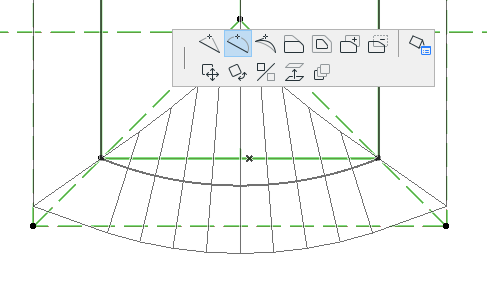

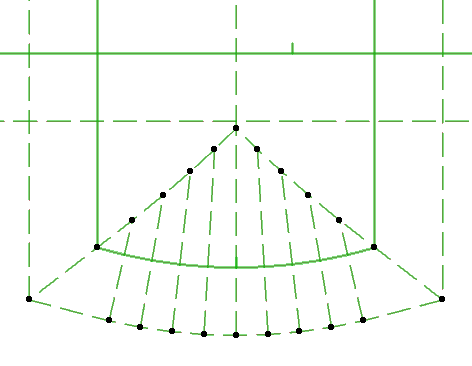

Per editare la linea cardine, usare gli abituali comandi di editazione delle poligonali nella pet palette:

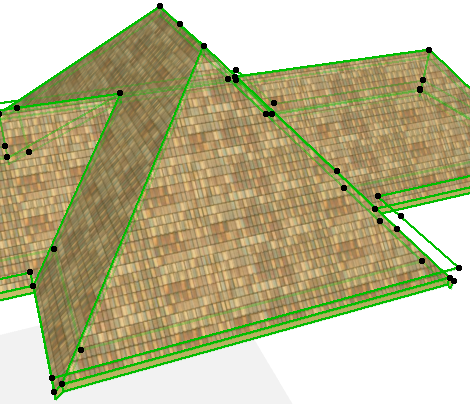

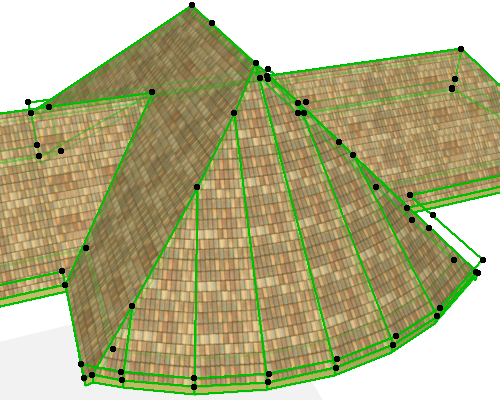

Come si vede nel 3D, editando la linea cardine si adatta liberamente la geometria del piano della falda e dei piani adiacenti:

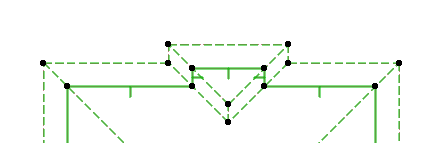

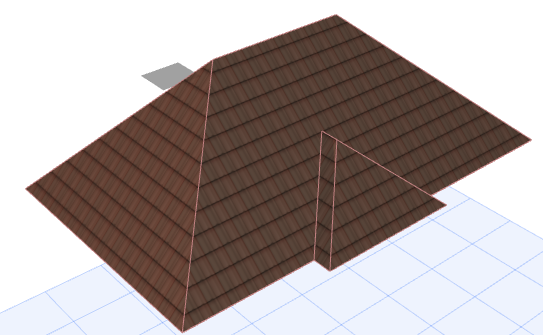

Sotto abbiamo aggiunto al tetto un'estrusione usando il comando di editazione della pet palette Aggiungi al poligono. La geometria del tetto risultante cambia, con i necessari adattamenti dei piani, e la copertura rimane un elemento singolo e coerente.
