Criteri delle superfici nelle Regole di Sovrascrittura Grafica e nella Verifica delle Interferenze

Le funzioni Sovrascrittura Grafica e Verifica Interferenze riconoscono le superfici in modo limitato.

I criteri delle superfici in queste interfacce (Superficie, Nome Superficie) possono essere o non essere applicabili, secondo il tipo di elemento e il modo in cui viene assegnata la superficie.

Elementi di costruzione: i Criteri si applicano se la superficie è stata definita nelle impostazioni dell'elemento

Per gli elementi di costruzione, se una superficie è definita nelle impostazioni dell'elemento, la regola si applica.

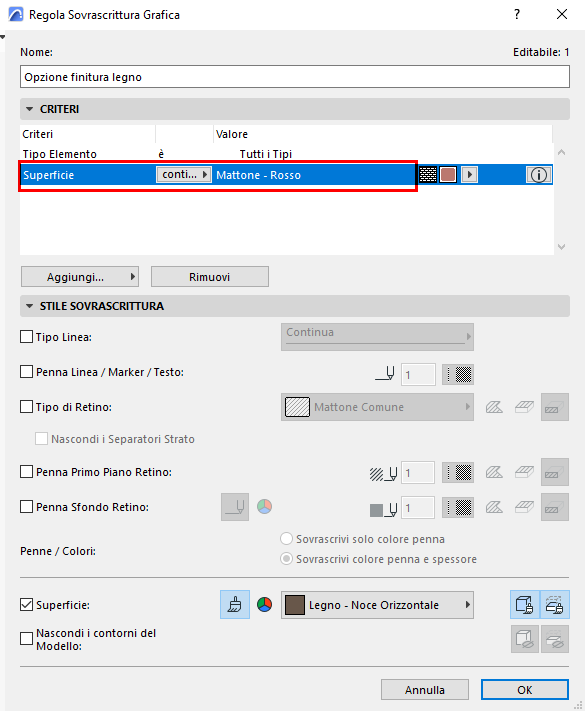

Ad esempio, una sovrascrittura grafica applica una finitura Noce a tutti gli elementi che contengono una superficie di mattoni rossi.

Originale	Sovrascrivi superficie in Mattoni con Noce

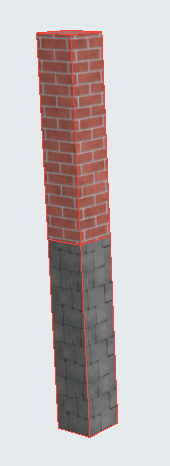

Segmento di pilastro con materiale da costruzione in mattoni rossi	Sovrascrittura "Noce" applicata all'intero pilastro, in base alla superficie di mattoni rossi assegnata al segmento nelle impostazioni dell'elemento (tramite Materiale da Costruzione)

Muro con superficie del bordo in mattoni	Sovrascrittura "Noce" applicata all'intero elemento, in base alla superficie in mattoni assegnata nelle impostazioni dell'elemento (tramite Sovrascrittura bordi nel pannello Modello)

Solaio in mattoni rossi con elemento Apertura blu	La sovrascrittura "Noce" è applicata all'elemento solaio (ma non all'Apertura), in base alla superficie del mattone assegnata nelle Impostazioni solaio

Solaio blu, più elemento Apertura con superficie in mattoni	La sovrascrittura "Noce" è applicata alla superficie dell'Apertura (ma non al solaio), in base alla superficie in mattoni assegnata nelle Impostazioni apertura (tramite il pannello Modello)

Solaio con superficie superiore in mattoni (tramite sovrascrittura del pannello Modello) Superficie superiore tagliata dal tetto	Sovrascrittura "Noce" applicata all'intero elemento, in base alla superficie del mattone nelle impostazioni dell'elemento (anche se la superficie del mattone non è visibile nel modello)

Elementi di Libreria: i criteri si applicano solo se la superficie proviene dalla sovrascrittura del pannello Modello

•Le sovrascritture grafiche e il rilevamento delle collisioni si applicano se la superficie originale è stata applicata nel Pannello Modello di Impostazioni Oggetto (questo parametro di Archicadè disponibile su tutti gli output di Archicad secondo i dati delle proprietà).

•Al contrario, se la superficie originale è stata definita solo nel pannello Superfici GDL dell'elemento di libreria (questo è il pannello che imposta lo script GDL, che NON è un parametro di Archicad), le Regole di Sovrascrittura Grafica e la Verifica Collisioni non applicheranno i criteri della superficie.

Originale	Sovrascrivi superfici verdi con blu

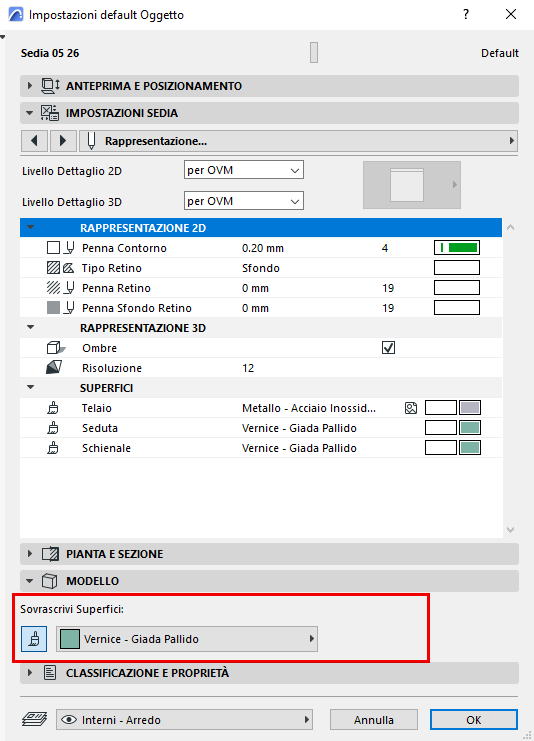

Superficie verde della sedia assegnata nel pannello Modello	La Sovrascrittura Grafica basata sulle superfici applicata

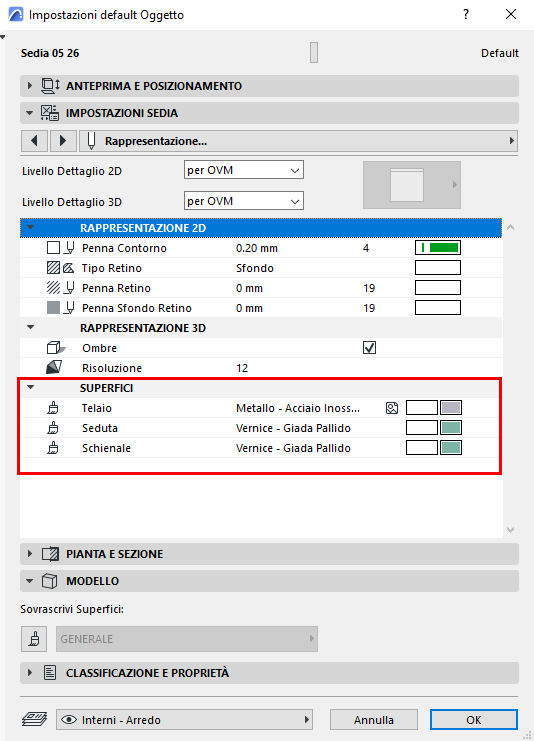

Superficie verde della seduta della sedia assegnata nel pannello Impostazioni personali (script GDL)	La Sovrascrittura Grafica basata sulle superfici non si applica

Elementi di costruzione: se la superficie viene "ereditata" dalla modifica del modello, le superfici risultanti NON vengono considerate per le Sovrascritture Grafiche. Ad esempio, la superficie di un elemento potrebbe derivare da

•Operazione con elementi solidi (l'elemento obiettivo eredita la superficie dell'operatore)

Le superfici risultanti NON verranno considerate e l'elemento non otterrà una Sovrascrittura Grafica né parteciperà alla Verifica Collisioni.
