Aggiungere i criteri di : quali elementi devono essere elencati?
Usare il pannello Criteri di Impostazioni Schema per definire i criteri degli elementi/componenti/superfici da includere in elenco.
1.Aprire Impostazioni Schema
2.Fare clic su Aggiungi Criteri.
•Per impostazione predefinita, questo pulsante apre l'elenco dei Parametri e delle Proprietà disponibili nel progetto (l'elenco può essere filtrato in base ad altri criteri già scelti)
•La selezione dei criteri è comune a diverse funzioni. Per una descrizione, vedere Definire criteri di elementi.

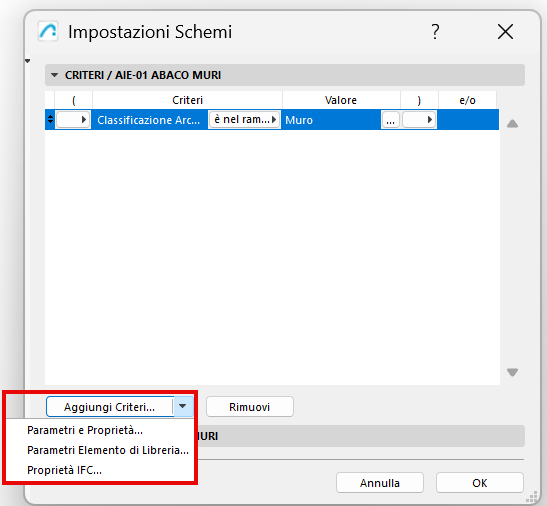

•Oppure utilizzare il menu a comparsa del pulsante Aggiungi Criteri per accedere ai Parametri o alle Proprietà IFC dell'elemento di libreria:
Criteri e Campi aggiuntivi: Parametri Elemento di Libreria
Definire i criteri degli elementi usando i Dati IFC
Definizione di criteri complessi
•Per includere nell'abaco diversi Tipi Elemento è necessario congiungerli con l'operatore O.

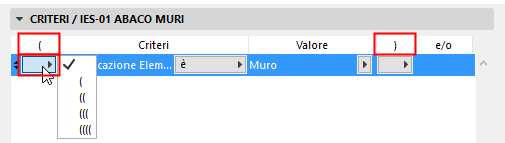

•Se necessario, usare le colonne Apri Parentesi e Chiudi Parentesi delle Impostazioni Schema per impostare criteri nidificati per gli schemi più complessi.
Perché lo schema risulti logico, per ogni "apri" deve esserci un corrispondente "chiudi". In caso di errore nella logica delle parentesi viene visualizzato l'avviso Criteri non validi! alla base del pannello.
Si supponga di volere elencare tutti i Muri, i Solai ed i Pilastri che si trovano su un determinato lucido.
Perché questi criteri risultino soddisfatti, un elemento deve:
1.essere un Muro O un Solaio O un Pilastro.
E
2.essere situato su un determinato lucido

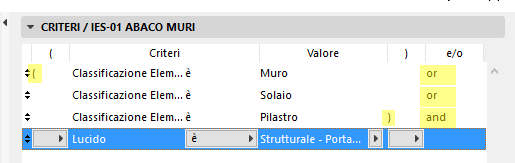

Nell'illustrazione in basso, notare le parentesi che racchiudono il gruppo dei tre tipi di elementi.
