Aree dei Componenti degli Elementi Base e a Struttura Composta

Per la maggior parte gli elementi, l'area calcolata è la proiezione sul piano virtuale che attraversa il centro del componente.

La seguente tabella fornisce dettagli sul calcolo dell'area per ogni tipo di elemento.

Elemento di base o Struttura Composta	Quale piano è utilizzato per calcolare l'area proiettata del componente?

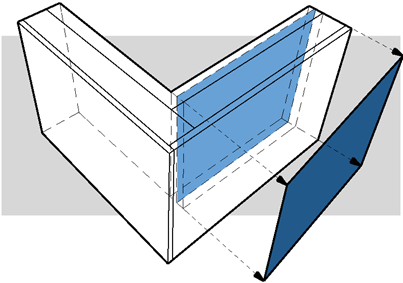

Muro dritto regolare	Il piano verticale che corre lungo il centro del componente.

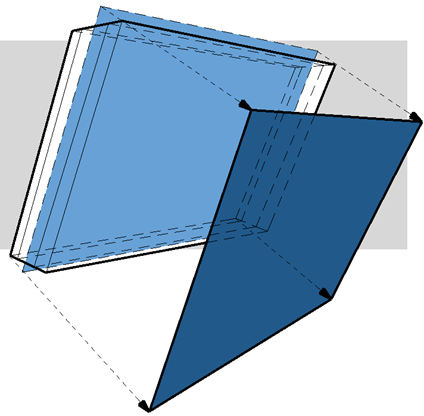

Muro inclinato	Il piano inclinato che corre lungo il centro del componente.

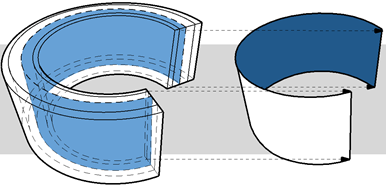

Muro curvo	Il piano del cilindro verticale che corre lungo il centro del componente.

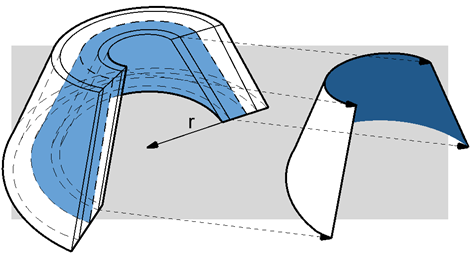

Muro curvo inclinato	Il piano del cono che corre lungo il centro del componente.

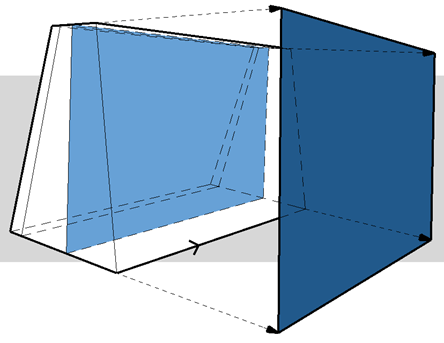

Muro a doppia inclinazione	Il piano del componente a spessore variabile che è più vicino alla linea di riferimento del muro.

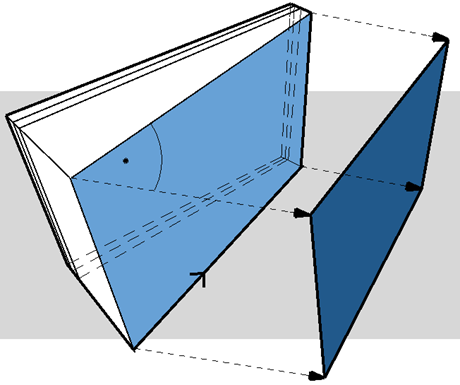

Muro Trapezoidale	Il piano del componente a spessore variabile che è più vicino alla linea di riferimento del muro.

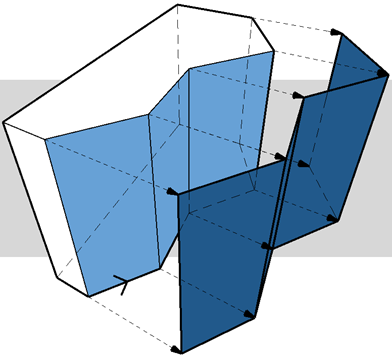

Muro poligonale	Il piano o i piani del poligono o dei poligoni verticali definiti dal bordo o dai bordi di riferimento.

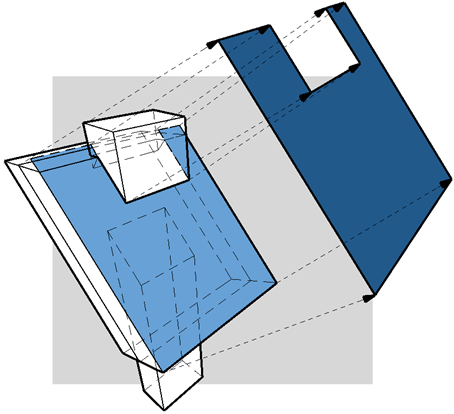

Falda	Piano della falda.

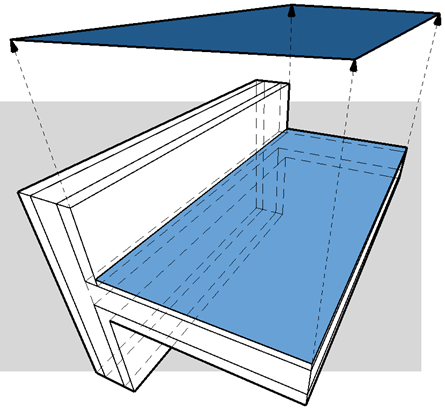

Solaio	Piano del solaio.

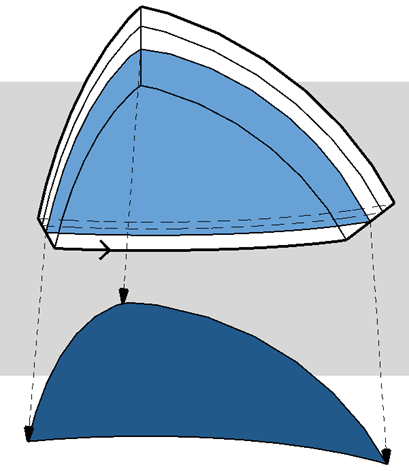

SHELL	Il piano del componente che è più vicino al piano di riferimento della Shell

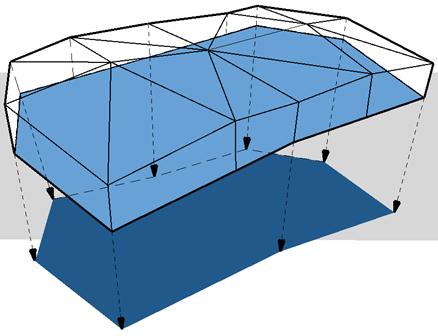

Maglia	Il Piano di riferimento Mesh

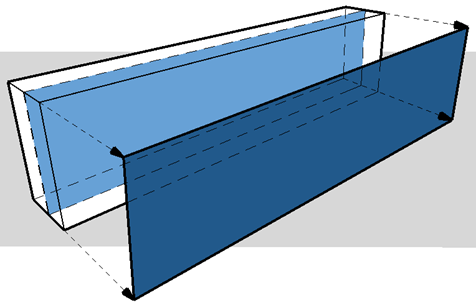

Trave dritta	Il piano verticale della trave
Pilastro senza rivestimento	Non viene calcolato nessuna area di componente.

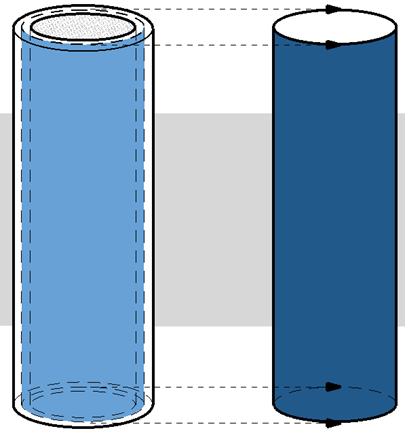

Pilastro con rivestimento (circolare)	Pilastro circolare con rivestimento: il piano della linea centrale del componente di rivestimento.
Pilastro con rivestimento (rettangolare)	Il programma calcola il rivestimento come se fosse suddiviso in quattro parti, come mostrato, e viene utilizzato il piano verticale di ciascuna parte.
Forma	Non viene calcolato nessuna area di componente
