Parametro
Descrizione breve
Descrizione lunga
Angolo di Inclinazione Curtain Wall
Angolo di inclinazione del curtain wall
Stesso valore del parametro "Angolo di inclinazione" Generale.
Lunghezza
Lunghezza elemento di Curtain Wall.
Numero di Pannelli
Numero di pannelli del curtain wall.
Angolo Disposizione
Angolo di rotazione delle linee della griglia della riga misurato in senso orario dalle linee griglia della colonna. Questo angolo è definito in impostazioni schema curtain wall/pannello modello della griglia, sotto Righe.
Area Superficie incluso perimetrale
Area superficie del curtain wall comprendente la sua area superficie dei suoi telai di confine.
Se i profili perimetrali sono posizionati "All'interno del Perimetro" (impostazioni curtain wall/sistema curtain wall/posizionamento membro: posiziona profili perimetrali "interno"), questo parametro è uguale al parametro Area superficie generale del Curtain Wall.
Se i telai di confine sono posizionati "all'esterno della griglia" o "centrati sulla griglia", il valore di questo parametro supera il parametro area superficie generale, perché i telai di confine sporgono sopra la linea del confine.
Se si usa un tipo di profilo invisibile per i telai di confine (impostazioni curtain wall/sistema curtain wall/telai: confine), il valore di questo parametro sarà inferiore a quello del parametro Area superficie generale.
Lunghezza Totale dei Profili Perimetrali
Lunghezza totale di tutti i profili lungo il contorno esterno del Curtain Wall
I Profili con la classe Profilo impostata su "Divisione" non vengono conteggiati
Lunghezza Totale dei Profili personali
Lunghezza totale di tutti i profili con classe Profilo "Personale"
Quando si modificano i parametri di un profilo, questo diviene "Personale"
Lunghezza totale Profili
Totale delle lunghezze di tutti i telai del curtain wall. Se la forma del telaio non è uniforme, il valore della lunghezza del profilo viene calcolato rilevando la media delle sue lunghezze più corte e più lunghe.
Se la forma del Profilo non è uniforme, il valore della lunghezza del Profilo viene calcolato rilevando la media delle sue lunghezze più corte e più lunghe
Lunghezza Totale dei Profili Appartenenti all'Asse Principale
Lunghezza totale dei profili lungo l'asse principale (verticale)
L'asse principale corrisponde alle "colonne" della griglia del Curtain Wall.
Lunghezza Totale dei Profili Appartenenti all'Asse Secondario
Lunghezza totale dei profili lungo l'asse secondario (orizzontale)
L'asse orizzontale corrisponde alle "righe" della griglia del Curtain Wall.
Area Totale Superficie Pannello
Area superficie totale di tutti i pannelli curtain wall. L'area superficie totale pannello è visibile se si guarda al curtain wall in modalità edita, con i soli pannelli visibili.
Non include la superficie dei telai tra i pannelli.
Area Totale Superficie dei Pannelli Fronte Est
Somma di tutti i pannelli del Curtain Wall rivolti a est. La "direzione di orientamento" si basa sul vettore normale della superficie di ciascun pannello, nella sua proiezione in pianta.
Vedere anche Abbreviazione di Orientamento.
Area di Superficie Totale dei Pannelli orientati verso Nord
Somma di tutti i pannelli del Curtain Wall rivolti a nord. La "direzione di orientamento" si basa sul vettore normale della superficie di ciascun pannello, nella sua proiezione in pianta.
Area Totale Superficie dei Pannelli Fronte Nord-Est
Somma di tutti i pannelli del Curtain Wall rivolti a nord-est. La "direzione di orientamento" si basa sul vettore normale della superficie di ciascun pannello, nella sua proiezione in pianta.
Area di Superficie Totale dei Pannelli orientati verso Nord-Ovest
Somma di tutti i pannelli del Curtain Wall rivolti a nord-ovest. La "direzione di orientamento" si basa sul vettore normale della superficie di ciascun pannello, nella sua proiezione in pianta.

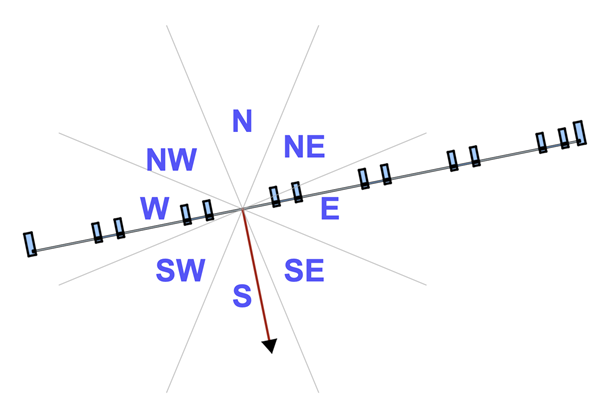

Area di Superficie Totale dei Pannelli orientati verso Sud
Somma di tutti i pannelli del Curtain Wall rivolti a sud. La "direzione di orientamento" si basa sul vettore normale della superficie di ciascun pannello, nella sua proiezione in pianta.
Area Totale Superficie dei Pannelli Fronte Sud-Est
Somma di tutti i pannelli del Curtain Wall rivolti a sud-est. La "direzione di orientamento" si basa sul vettore normale della superficie di ciascun pannello, nella sua proiezione in pianta.
Area di Superficie Totale dei Pannelli orientati verso Sud-Ovest
Somma di tutti i pannelli del Curtain Wall rivolti a sud-ovest. La "direzione di orientamento" si basa sul vettore normale della superficie di ciascun pannello, nella sua proiezione in pianta.
Area di Superficie Totale dei Pannelli orientati verso Ovest
Somma di tutti i pannelli del Curtain Wall rivolti a ovest. La "direzione di orientamento" si basa sul vettore normale della superficie di ciascun pannello, nella sua proiezione in pianta.
