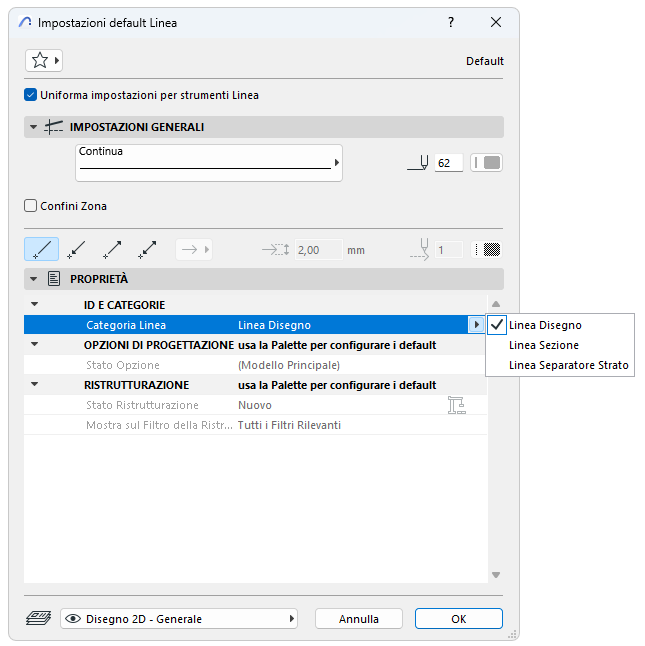

Usare il pannello Proprietà di Impostazioni Linea per assegnare le Categorie Linea.
Usare le categorie della linea per ottenere migliori Sovrascritture Grafica unitamente ad una migliore configurazione di esportazione per queste linee che dipendono dalle loro categorie.
Le tre Categorie Linea: Disegno, Sezione e Separatore Strato.
Per impostazione predefinita:
•Tutte le linee di contorno sono "Linee Sezione"
•Tutte le linee di separazione degli strati (di strutture composte) sono "Linee Separatore Strato"
•Tutte le altre linee sono "Bozza"
Le categorie di linee possono essere utili nelle seguenti situazioni:
•Quando si esplode un muro composto nelle linee e i retini che lo compongono
•Se si disegnano linee a mano in una finestra 2D o di tipo sezione
Assegnare le categorie a queste linee secondo la loro funzione nel progetto. In questo modo anche le linee disegnate a mano possono essere considerate Linee Sezione o Linee Separatore Strato.
L'assegnazione di categorie alle linee può anche essere utile se si salva un file in formato DXF/DWG: la finestra di dialogo Impostazioni Traduzione DXF-DWG permette di definire un lucido personale separato su cui possono essere esportate le Linee Separatore Strato.
Vedere Lucidi personali.
