Etichette Simbolo con Informazioni Elemento

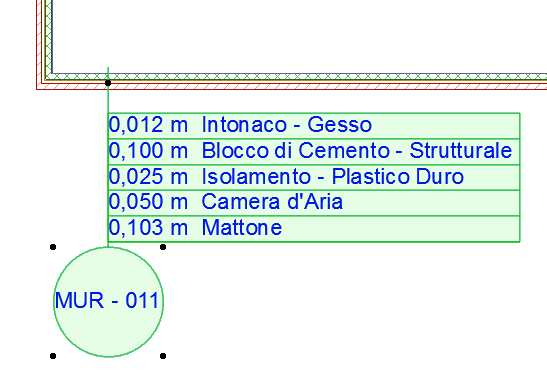

Le Etichette Simbolo possono mostrare qualsiasi tipo di informazione sul disegno, ad esempio la composizione di un Muro con struttura composta.

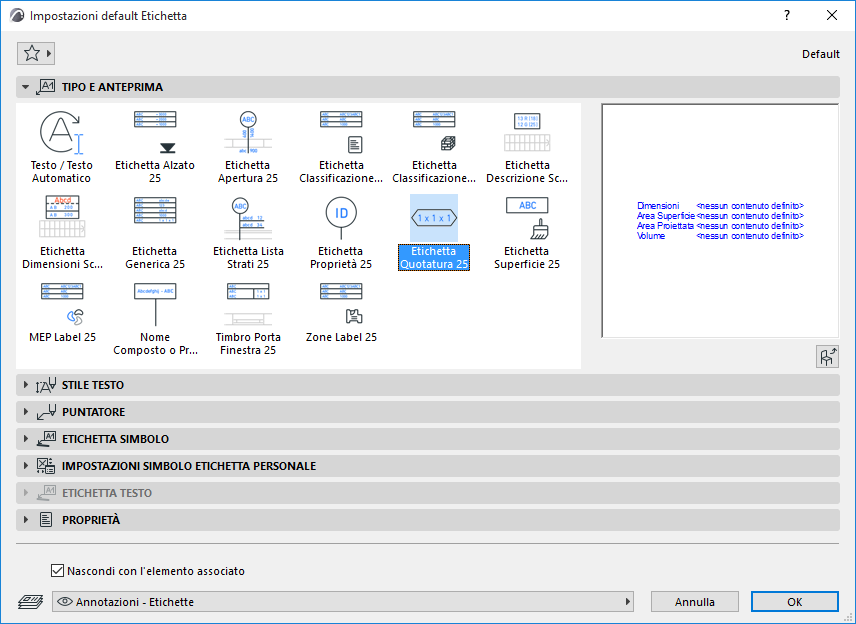

Le Etichette di tipo simbolo sono Oggetti GDL. Sono disponibili, insieme alle etichette di testo/testo automatico, dal menu a comparsa Strumento Etichetta e dalle Impostazioni Strumento Etichetta.
Di seguito sono elencate le Etichette Simbolo standard disponibili nella serie della Libreria di default.
|
Etichette Simbolo e dati visualizzati |
||
|
|
Etichetta Classificazione e Proprietà |
Parametri elemento Classificazione e Proprietà Proprietà IFC |
|
|
Componente Etichetta Classificazione e Proprietà |
Classificazione e Proprietà di Componenti |
|
|
Nome Struttura Composta o Profilo |
ID Elemento/Collegamento |
|
|
Etichetta di quota |
Quotature Area Volume |
|
|
Timbro Porta/Finestra |
ID Elemento/Collegamento Quotature Superfici |
|
|
Etichetta altimetrica |
Quote Alzati |
|
|
Etichetta Generica |
ID Elemento/Collegamento Nome Quote Alzati Quotature Area Volume Lista strati Nome Struttura Composta/Profilo/Materiale da Costruzione Superfici |
|
|
Etichetta di Apertura |
ID Porta/Finestra Quotature Proprietà |
|
|
Etichetta Proprietà |
ID Elemento/Collegamento Nome Valori Proprietà |
|
|
Etichetta lista strati |
Proprietà Materiale da Costruzione ID Elemento/Collegamento Quotature Lista strati |
|
|
Etichetta descrizione scala |
Quotature Parametri |
|
|
Etichetta di quota scala |
Quote specifiche delle Scale (Larghezza, Altezza Alzata, Profondità Pedata, Numero di gradini) |
|
|
Etichetta di Superficie |
Superfici |
|
|
Etichetta Zona |
Numero, Nome, Area calcolata Zona |
Vedere anche Etichettare Curtain Wall.
Vedere anche Seleziona Superficie (per Etichetta Superficie).

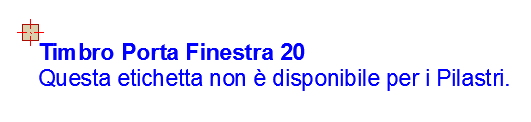

Non tutte le etichette possono essere posizionate su tutti i tipi di elemento. Per esempio, se si è involontariamente collegato un Timbro Porta/Finestra ad un Pilastro, un testo “segnaposto” informerà dell'errore.

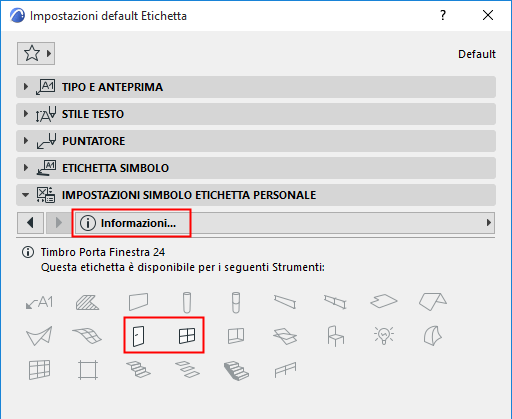

Nota: per ciascuna etichetta, Impostazioni Etichetta Personale fornisce informazioni sui tipi di elemento cui essa può essere applicata.
Per ulteriori dettagli, vedere Impostazioni Personali per Etichette Simbolo.
È inoltre possibile creare la propria Etichetta salvando gli elementi di disegno 2D, incluso il Testo automatico.
