Modifica Diametro del Segmento - con Pet Palette

Disponibile con Archicad Collaborate

Modificare il diametro di un segmento di percorso (condotto, tubo o portacavi).

1.Selezionare un percorso

2.Fare clic sulla linea di riferimento del segmento che si desidera modificare

Nota: attivare le Linee di riferimento MEP nelle viste 2D in Visualizza > Opzioni Visualizzazione a Video.

3.Dalla palette Pet Palette, scegliere Edita Dimensioni segmento.

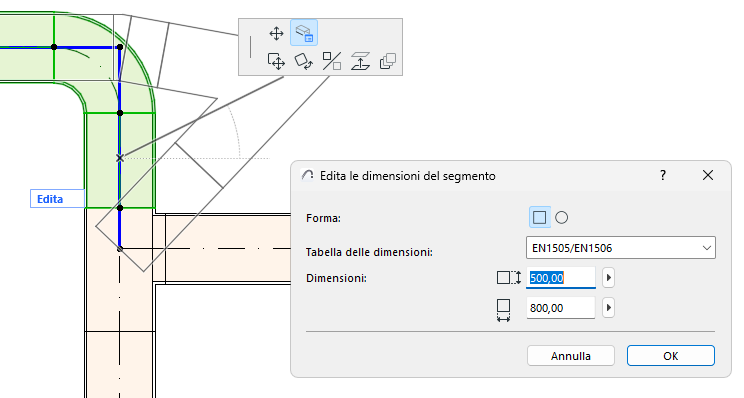

4.Nella finestra di dialogo è possibile modificare la forma del segmento (solo per i condotti), la Tabella delle Dimensioni e le dimensioni del segmento.


5.Fare clic su OK per aggiornare il segmento nel modello.


Le dimensioni disponibili si riferiscono alla tabella delle dimensioni selezionata (definita in Opzioni Percorso > Preferenze Progetto > Specifiche Percorso)

Vedere anche Ottimizzatore Dimensione Condotto.
