Modifica della linea di riferimento del segmento - allineamento e offset

Disponibile con Archicad Collaborate

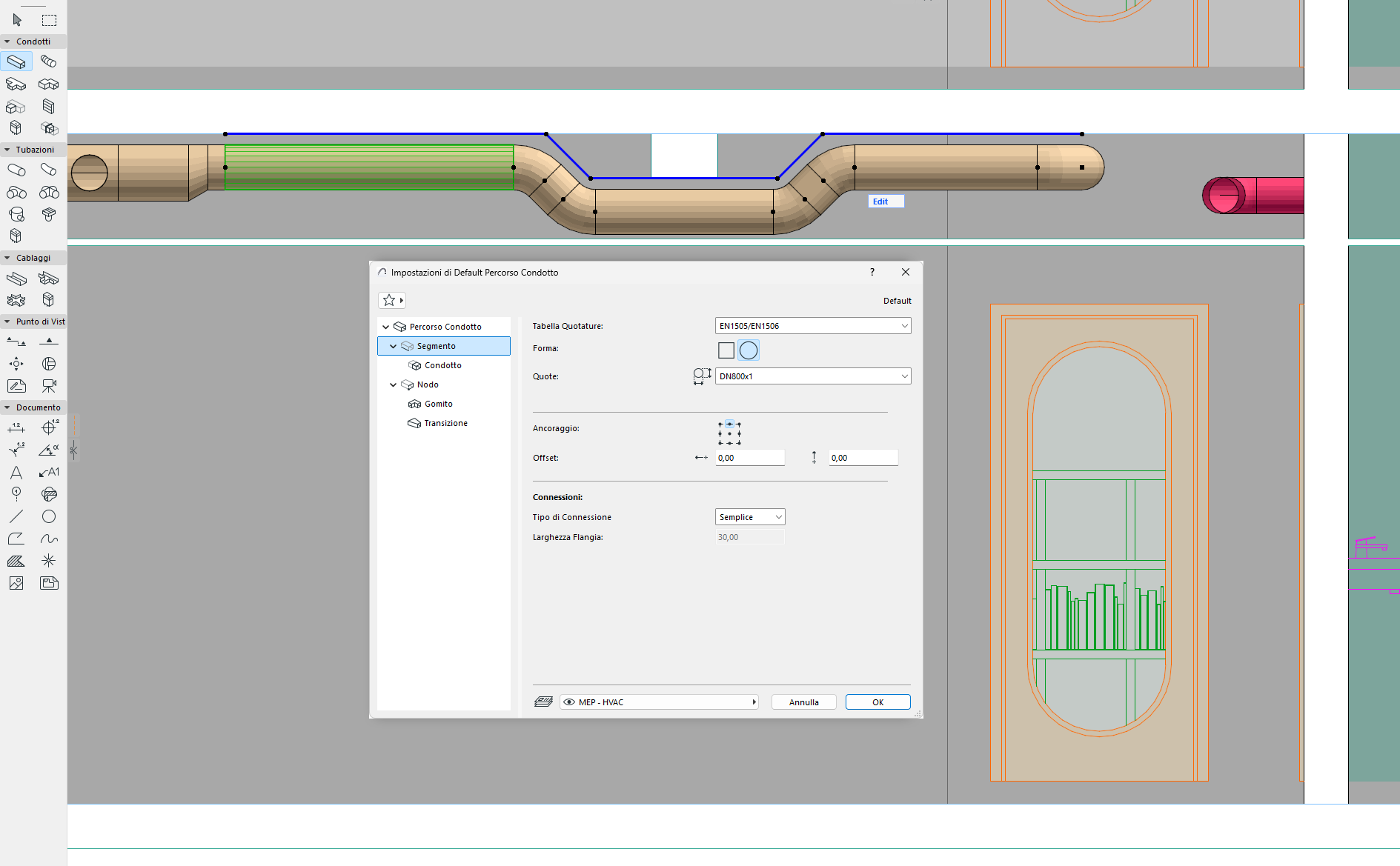

Per impostazione predefinita, la linea di riferimento si trova al centro dei segmenti del percorso. Inserire l'offset o regolare l'Allineamento nel riquadro Informazioni o nelle Impostazioni Segmento, come necessario.

Nota: attivare le Linee di riferimento MEP nelle viste 2D in Visualizza > Opzioni Visualizzazione a Video.

Ad esempio, per posizionare un condotto più vicino ad un solaio, riallineare la linea di riferimento del percorso al punto più basso. Oppure definire un offset per mantenere un percorso a una certa distanza da un muro o dal soffitto.

•Definite questi valori prima o dopo il posizionamento del percorso

•Personalizzate l'allineamento o l'offset di qualsiasi segmento in modalità Editabile
