Riga vuota: cancellare il valore DN per il segmento del condotto o del tubo

Quando si duplicano e si modificano le tabelle delle dimensioni: utilizzare il comando "Riga vuota" nella pagina del condotto o del segmento di tubo per eliminare le voci non necessarie.

Di conseguenza, potrebbe essere necessario riassegnare le dimensioni degli elementi per gli elementi del modello esistenti.

Per segmento di condotto o di tubo:

1.Selezionare una riga DN dall'elenco.

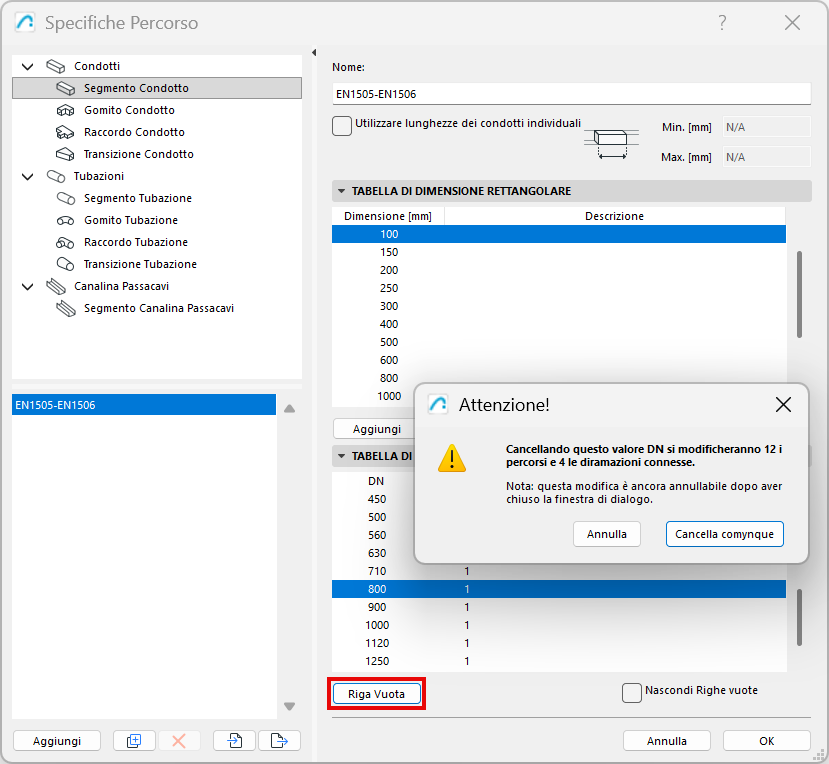

2.Fare click sul pulsante Riga vuota: in questo modo si cancellano i valori selezionati. Il DN non è più disponibile per essere assegnato agli elementi del modello.

3.Agli elementi del modello esistenti che utilizzano il DN eliminato viene automaticamente assegnato un nuovo valore di DN (il successivo più grande in elenco)

–In questo caso, si riceve un avviso prima di continuare. È possibile annullare il comando Riga vuota dopo essere usciti dalla finestra di dialogo.

4.Per ogni elemento del modello interessato, i dati DN attuali e precedenti sono elencati in corsivo. Naturalmente, è possibile riassegnare le definizioni dei DN secondo le necessità.
