Controllo del Modello MEP per la ventilazione delle zone

In un modello MEP, è possibile definire i requisiti di ventilazione per zona. Quindi utilizzare i controlli integrati per garantire che gli elementi MEP (terminali) forniscano il flusso d'aria di mandata e di scarico richiesto.

Fase 1: Impostaza le zone con i parametri di ventilazione

Creare le zone necessarie nel modello.

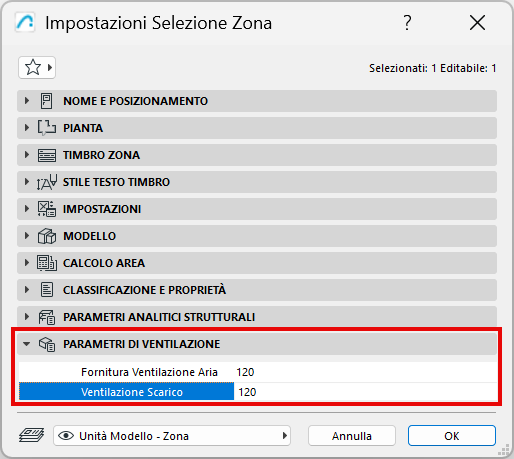

In Impostazioni Zona, immettere i valori dei parametri di Mandata aria di ventilazione e di Scarico aria di ventilazione:

Fase 2: Imposta i terminali con i parametri di portata volumetrica

1.Modellare il sistema HVAC, compresi i terminali.

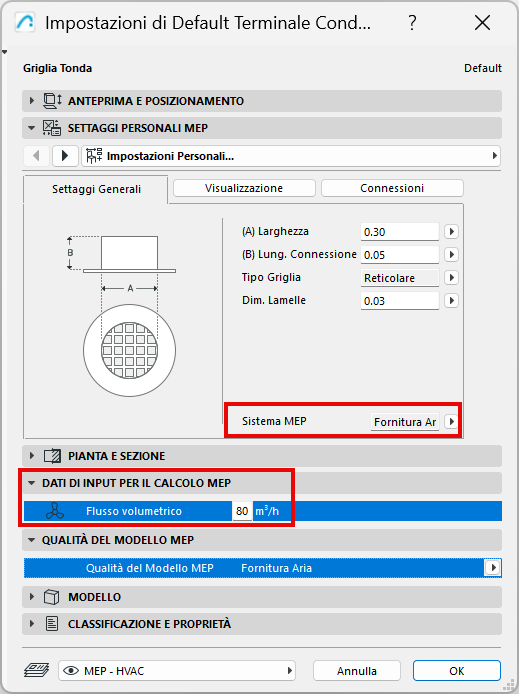

2.Per ciascun terminale, inserire i dati della portata e il rispettivo Sistema MEP (aria di Mandata o di Scarico) nel pannello Dati di input per il calcolo MEP della finestra di dialogo Impostazioni terminale.

Fase 3: Defininisci il sistema di controllo della qualità

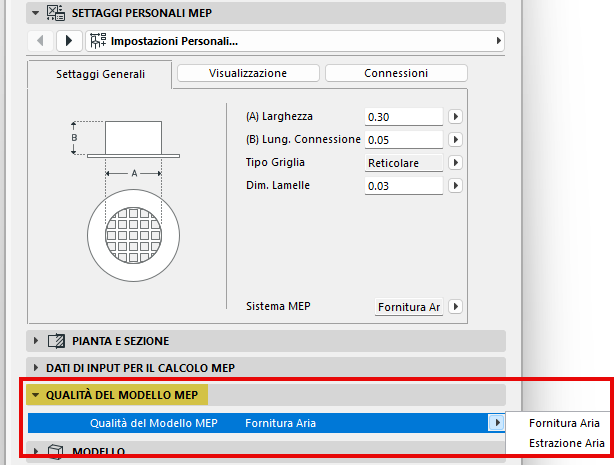

Nel pannello Qualità del Modello MEP:

Scegliere Aria di mandata o Aria di scarico per definire questi dati ai fini del Controllo qualità del modello MEP. (Questo è necessario perché il Sistema MEP del terminale, assegnato altrove, è un attributo del progetto che può essere rinominato in qualsiasi momento.)

Fase 4: Esegui il controllo di qualità del modello MEP

Eseguire un controllo per verificare che l'apparecchiatura terminale collocata nel modello soddisfi i parametri delle zone per una ventilazione adeguata. Il controllo prenderà in considerazione qualsiasi terminale collocato parzialmente o totalmente all'interno di una zona.

1.Nella finestra 3D/Pianta/Sezione:

•Aprire Design > Controllo del modello > Qualità del modello MEP (o lo stesso comando dalla barra degli strumenti MEP)

2.Selezionare quali parametri (Mandata aria, Scarico aria o entrambi) si vogliono verificare nelle zone.

3.Fare clic su Controlla.

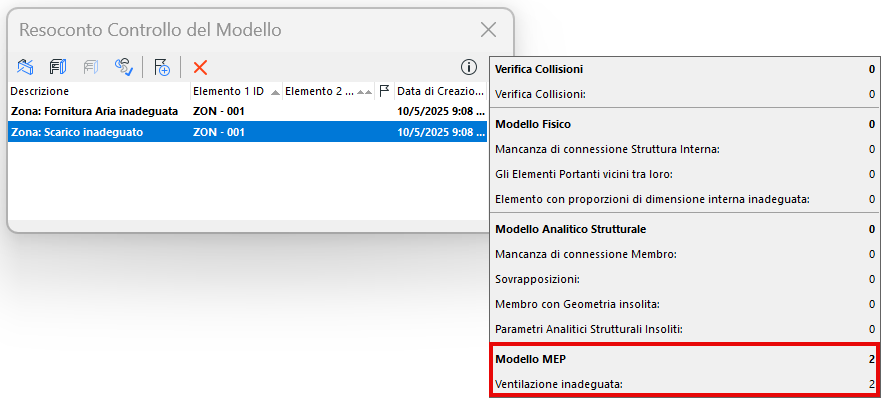

Il Resoconto del Controllo del Modello elenca le zone i cui parametri di ventilazione non sono soddisfatti. Visualizzare gli elementi correlati nel modello e creare Problematiche ove necessario.

Argomenti correlati:

Crea Problematica da Resoconto di Controllo del Modello

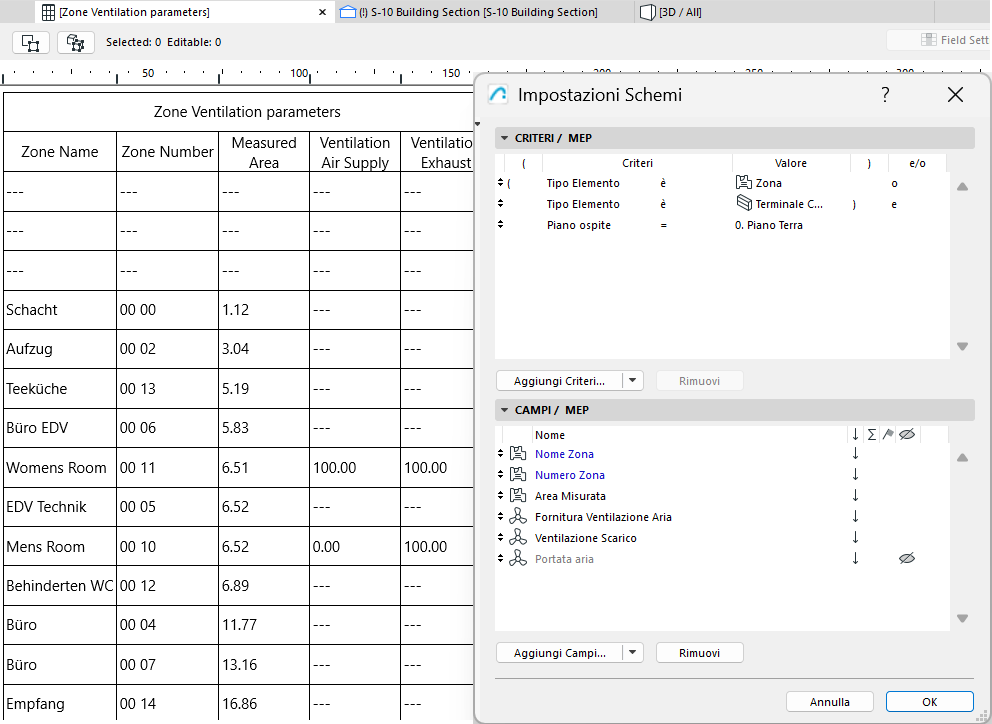

Creare una tabella delle zone con i requisiti di ventilazione di ciascuna

È inoltre possibile elencare le zone, i loro requisiti di ventilazione e la portata volumetrica dei relativi terminali nell'Abaco interattivo.

Controllare e modificare i valori direttamente nell'Abaco, se necessario.
