Posiziona Carico Puntuale

I Carichi Puntuali possono essere immessi su:

•Membri 1D (nodo o lato)

•Membri 2D (nodo, lato o superficie)

1.Attivare lo strumento Carico Puntuale Strutturale.

2.In Impostazioni Strumento o Palette Informazioni: selezionare un Modello di Carico (vedere Impostazioni Strumento Carico).

3.Mentre si posiziona l'elemento Carico, il potenziale elemento ospite (Membro Analitico Strutturale) viene evidenziato. Si vede anche un'anteprima di come sarà il Carico dopo il posizionamento.

Nota: se si muove il cursore sopra a più di un elemento ospite, usare il tasto TAB per passare a turno dall'uno all'altro finché non sarà evidenziato quello desiderato.

4.Fare clic per posizionarla.

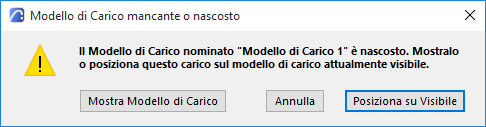

Nota: i carichi sono visibili solo se appartengono al Modello di Carico correntemente visibile. Se si cerca di posizionare un elemento di Carico che non appartiene al Modello di Carico correntemente visualizzato, si apre una notifica.

Posizionamento di un Carico Puntuale
