Opzioni Offset in caso di più destinazioni possibili

Lo spostamento avviene sempre in una direzione (l'uno all'altro): i Membri da aggiustare si spostano verso le loro destinazioni; i Membri di destinazione rimangono immutati. Ma cosa succede se ci sono diversi possibili elementi di destinazione?

In questo caso, utilizzare i controlli "Destinazioni possibili" (mostrati nelle immagini sottostanti) per definire il gruppo di elementi target preferito in base alla geometria degli elementi.

Nella finestra di dialogo, fare clic sulle icone per visualizzare un testo e un'illustrazione per ciascuna possibilità.

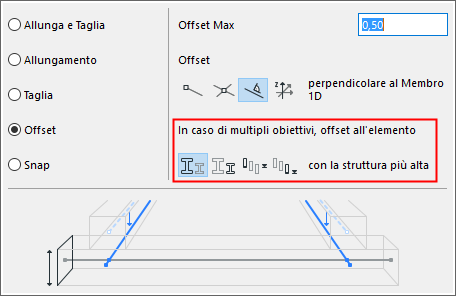

Opzioni di destinazione quando si effettua un Offset a un Membro 1D

In caso di più destinazioni possibili, offset all'elemento con

•Nucleo più alto

Sposta al Membro o ai Membri 1D i cui nuclei hanno la dimensione di altezza maggiore

•Nucleo più basso

Sposta al Membro o ai Membri 1D i cui nuclei hanno la dimensione di altezza minore

•Posizione più alta

Sposta al Membro o ai Membri 1D che hanno la quota altimetrica più elevata

•Posizione più bassa

Sposta al Membro o ai Membri 1D che hanno la quota altimetrica meno elevata

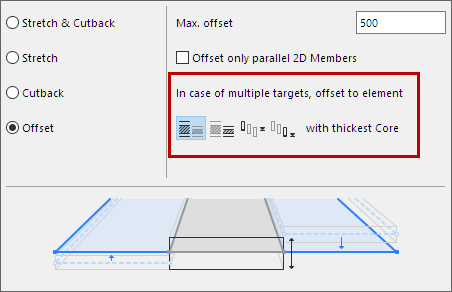

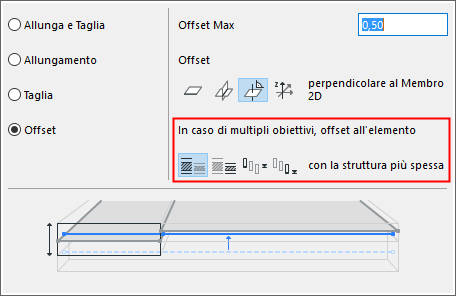

Opzioni di destinazione quando si effettua un Offset a un Membro 2D

In caso di più destinazioni possibili, offset all'elemento con

•Nucleo più spesso

Sposta al Membro o ai Membri 2D di destinazione con il nucleo di maggiore spessore

•Nucleo più sottile

Sposta al Membro o ai Membri 2D di destinazione con il nucleo di minore spessore

•Posizione più alta

Sposta al Membro o ai Membri 2D che hanno la quota altimetrica più elevata

•Posizione più bassa

Sposta al Membro o ai Membri 2D che hanno la quota altimetrica meno elevata

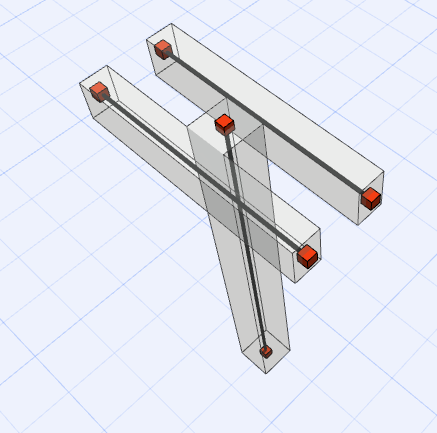

Se ci sono ancora diversi possibili elementi di destinazione:

L'obiettivo è scelto secondo il seguente ordine di priorità:

1.Più vicino per Eccentricità (distanza di spostamento più breve)

2.Obiettivo con Materiale da costruzione più forte

3.L'elemento che è stato posizionato prima
