Mappatura Profilo - Esportazione
Andare a Archivio > Interoperabilità > SAF > Traduttori SAF.

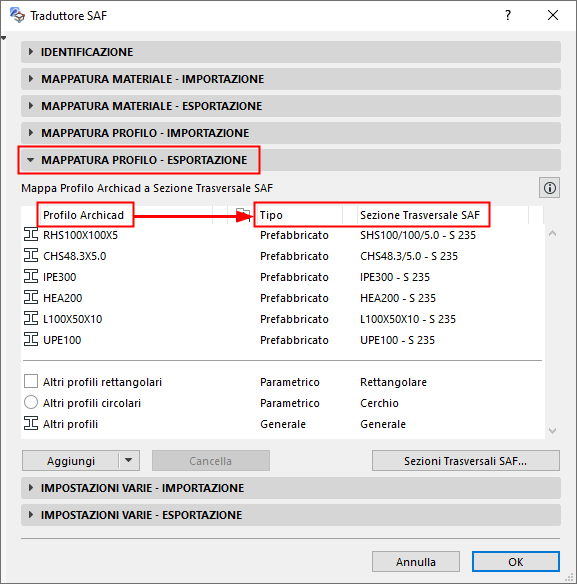

Utilizzare il pannello Mappatura Profilo - Esportazione per mappare i Membri 1D che sono Profili complessi sulle loro esatte controparti ("Sezione trasversale SAF") nel software di ricezione.
Tipi di Sezione trasversale in SAF
La norma SAF definisce quattro tipi di Sezioni trasversali:
•Prodotto: Sezioni trasversali prodotte industrialmente, con denominazioni standard.
•Composto: Sezione composta basata su più profili di prodotti (ad es. due sezioni a I). Esempio di immissione di una sezione trasversale composta: profilo = IPE200 e parametri=10mm (distanza tra i profili).
•Parametrico: Sezioni trasversali definite dalla forma e dalle dimensioni (parametri).
•Generale: Usato per definire qualsiasi forma generica della sezione trasversale. Consiste di uno o più poligoni chiusi, comprese le aperture. Questi non utilizzano la denominazione standard.
Mappare Profili complessi (per nome)
