Il comando consente l'importazione in un passo di dati BIM che erano stati predefiniti in un file progetto esterno (formato PLN, PLA o TPL).
Viene importato il seguente contenuto BIM:
•un Sistema di Classificazione
•tutte le Proprietà appartenenti a quel Sistema di Classificazione
•le preconfigurazioni della “Mappatura” Traduttore IFC che si riferiscono a quel Sistema di Classificazione:
–Mappatura Tipo per l'Importazione IFC
–Mappatura Tipo per l'Esportazione IFC
–Mappatura Proprietà per l'Esportazione IFC
–Mappatura delle Proprietà per l'Importazione IFC
Importare il contenuto BIM dal file di progetto
Utilizzare il comando Importazione Contenuto BIM per cercare un file progetto preparato o scaricato che contiene il Sistema di Classificazione necessario ed altre definizioni.
1.Andare a Archivio > Interoperabilità > Classificazioni e Proprietà > Importazione Contenuto BIM.
2.Dal dialogo Unisci Dati BIM che viene visualizzato, navigare per un file progetto (formato PLN, PLA o TPL) che contiene le definizioni di Classificazione/Proprietà/Mappatura Traduttore IFC desiderate.
3.Fare clic su Apri per importare questi dati.
Vedere anche Condizioni per scaricare o importare il Contenuto BIM, sotto.
Scaricare file di dati BIM dal sito web
Con questo comando, si cerca e si scarica un file preconfigurato.
Questi file, predefiniti per vari standard internazionali, sono disponibili sul sito web di Graphisoft: https://www.graphisoft.com/downloads//BIM_Data.html
1.Andare a Archivio > Interoperabilità > Classificazioni e Proprietà > Download del Contenuto BIM.

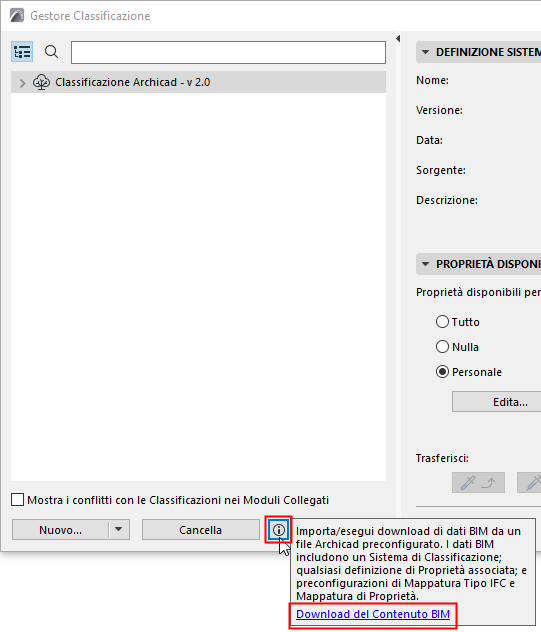

Lo stesso collegamento è disponibile da:
–Gestore Classificazione
–Gestore Proprietà
–Finestra di dialogo Traduttori IFC
2.Questa conduce a un sito web di Graphisoft, dove è possibile scegliere un file contenente definizioni standard di Classificazione/Proprietà/Mappatura.
3.Scaricare il file alla posizione desiderata.
4.Usare Archivio > Interoperabilità > Classificazioni e Proprietà > Importazione Contenuto BIM per sfogliare e importare il file scaricato.
Condizioni per scaricare o importare il Contenuto BIM
L'importazione funzionerà soltanto se nessuno dei dati importati esiste già nel progetto ricevente. Se i dati già esistono, viene visualizzato un avviso e l'importazione non ha luogo.
Consultare la Finestra Resoconto in Archicad (scorrere verso il basso della finestra come necessario) per vedere quali dati sono in conflitto tra loro.
In questo caso, cancellare i dati duplicati dal vostro progetto, quindi utilizzare Importazione Contenuto BIM di nuovo.
