È possibile esportare il modello nel formato file di Artlantis attraverso plug-in dedicati. È possibile trasferire la geometria, le texture, le telecamere prospettiva, il sole, le luci e i lucidi.
Il plug-in di esportazione è disponibile su richiesta qui: Interoperabilità di Artlantis con Archicad
Come esportare
1.Visualizzare la vista 3D prospettica in Archicad.
2.Selezionare il comando Archivio > Salva con nome....
3.Nell'elenco dei formati di file, scegli la versione voluta di Artlantis (*.atl).

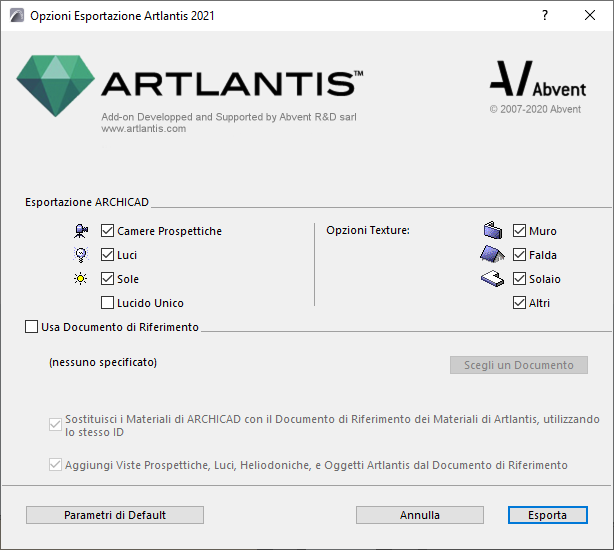

4.Fare clic sul pulsante Salva, ed il dialogo di Esportazione sarà visualizzato.
Da questa finestra di dialogo è possibile esportare un nuovo file Artlantis, o aggiornare un file .atl già inviato ad Artlantis.
Selezionare i contenuti da esportare.
•Telecamere prospettiche: Tutte le telecamere create in Archicad appariranno nella Lista dell'Ispettore delle Prospettive di Artlantis.
•Lampade*: Tutte le lampade inserite nel progetto appariranno nella Lista delle Luci di Artlantis.
•Sole*: L'heliodonica (posizione geografica, data e orario) apparirà nella Lista delle Heliodoniche di Artlantis.
•Lucido Unico: Se è selezionato, saranno esportati tutti i lucidi Archicad in un singolo lucido in Artlantis. Se non è selezionato, verranno recuperati tutti i lucidi Archicad nella lista di Lucidi dell'Ispettore degli Oggetti di Artlantis.
*Nota: Se i controlli di Luci o Sole sono disabilitati nel dialogo di esportazione, aprire il dialogo Settaggi FotoRendering (Documento > Rappresentazioni creative), attivare il Motore di Rendering Base e attivare l'appropriata sorgente di luce.
•Opzioni Tessitura Muro, Falda, Solaio, Altri*: Saranno esportate le tessiture associate alle superfici.
*Nota: l'opzione Altri include tutti gli altri strumenti come Pilastri, Travi, Scale, Porte, Finestre, così come Mesh e Oggetti.
Aggiornare un file .atl già inviato ad Artlantis.
Tutti i controlli descritti nella sezione Creare un nuovo file sono validi anche qui!
1.Selezionare l'opzione Usa File di Riferimento.
2.Fare clic su Scegli file.
3.Selezionare il file .atl di riferimento.
Opzioni
•Sostituisci materiali Archicad con i materiali di riferimento di Artlantis usando lo stesso identificatore
•Aggiungi Viste Prospettiche, Luci, Heliodonica e Oggetti di Artlantis dal file di riferimento
Se una tra queste opzioni è attivata:
I nuovi elementi del progetto Archicad (geometria, punti di vista, lampade, eliodonti) saranno esportati solo se non fanno parte del file di riferimento.
Nota sull'esportazione di elementi curvi
Per default, gli elementi curvi esportati in Artlantis non sono mai levigati. Per levigare le curve in Artlantis, accedete alla sezione dell'Ispettore Shaders Parametri ID Materiali, selezionate il materiale richiesto, e usate il cursore Attenuazione.
