Gestire i Dati IFC a livello di elemento

Gli elementi creati da elementi di modello IFC importato espongono i loro dati IFC standard e personalizzati nelle rispettive finestre di dialogo Impostazioni.

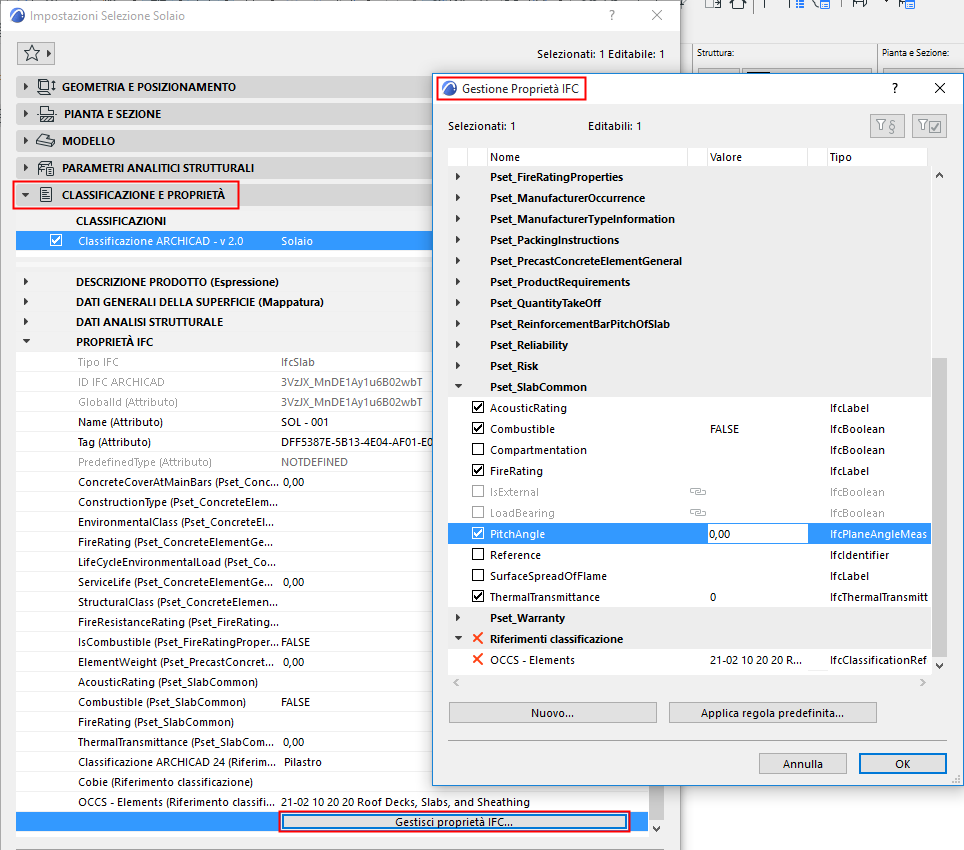

I nuovi dati IFC data possono essere aggiunti agli elementi manualmente o automaticamente in base a regole predefinite nella finestra di dialogo Gestione Proprietà IFC, cui si accede dai Settaggi Elemento (pannello Classificazione e Proprietà). L'interfaccia della Gestione Proprietà IFC e tutte le sue funzioni sono le stesse di quelle sul lato destro della finestra di dialogo Gestore Progetto IFC.

Per le descrizioni dettagliate delle funzioni, vedere Gestore Progetto IFC.

I nuovi dati vengono visualizzati nel pannello Classificazione e Proprietà della finestra di dialogo Impostazioni dell'elemento, sotto Proprietà IFC. Qui è possibile assegnare valori ai campi dati disponibili ancora vuoti.

Lavorare con i dati IFC: Settaggi Elemento e Gestore Progetto IFC

	Dialogo Impostazioni Elemento	Gestore Progetto IFC
livello amministrazione	solo a livello di elemento	livello progetto
Proprietario dei dati IFC	•elementi Edificio •Zona (IfcSpace)	•elementi Edificio •elementi spaziali: –IfcProject –IfcSite –IfcBuilding –Piano (IfcBuildingStorey) –Zona (IfcSpace) •Assegnazioni IFC •Tipi Prodotto IFC •Contenitori IFC
Funzioni	•contengono ed elencano i dati IFC •consente di creare, editare e eliminare dati IFC •consente di usare regole predefinite •filtra proprietà di Mappatura •filtra soltanto i dati IFC valorizzati	•contengono ed elencano i dati IFC •consente di creare, editare e eliminare dati IFC •consente di usare regole predefinite •filtra proprietà di Mappatura •filtra soltanto i dati IFC valorizzati •naviga tra il modello Archicad e il modello IFC •visualizza il contenuto delle Zone (IfcSpace) •consente di assegnare elementi direttamente a IfcSite o IfcBuilding
