•Ogni riga rappresenta una regola di mappatura. È possibile ordinare le righe facendo clic sulle intestazioni delle colonne.
•Fare clic su una regola, quindi utilizzare i controlli della lista per impostare i tipi di dati o per inserire testo personalizzato.
–In ogni regola, utilizzare le quattro colonne di dati IFC - Proprietà, Gruppo Proprietà, Tipo Valore e Tipo Proprietà - per restringere il set di dati IFC da considerare. (Queste sono tutte definizioni standard IFC).

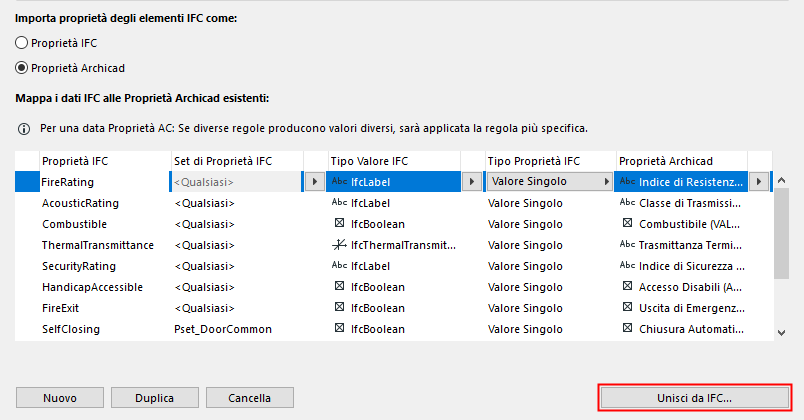

Per aggiungere le proprietà IFC alla lista di mappatura:
•Fare clic su Nuovo, o
•Fare clic su Unisci da IFC e cercare un file IFC. Le proprietà IFC del file saranno aggiunte alla lista.
•Utilizzare i pulsanti Nuovo, Duplica e Elimina per creare ed eliminare le regole di mappatura.
Per i dettagli ed esempi, vedere Assegnare i Valori delle Proprietà (in base alla mappatura delle Proprietà IFC).

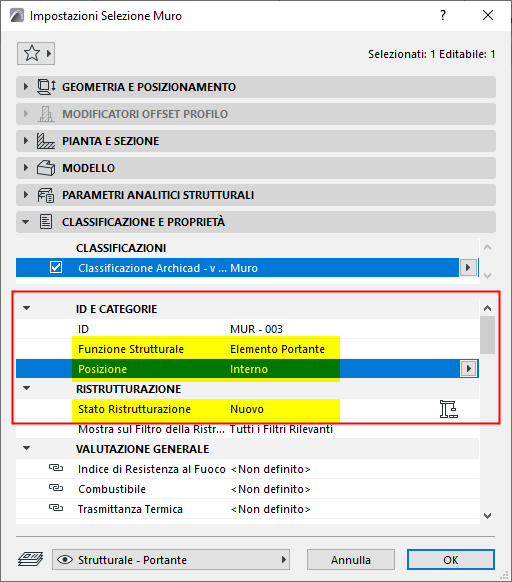

Importazione dei dati IFC in Categorie Archicad
Le seguenti Categorie Archicad utilizzano i dati corrispondenti dagli elementi importati. (Queste sono Categorie, piuttosto che Proprietà Archicad.) Questi dati vengono compilati automaticamente, senza riferimento alle impostazioni del Traduttore IFC.
•Stato Ristrutturazione
•Funzione Strutturale
•Posizione
È anche possibile mappare questi valori IFC manualmente nella tabella di mappatura su qualsiasi Proprietà Archicad.

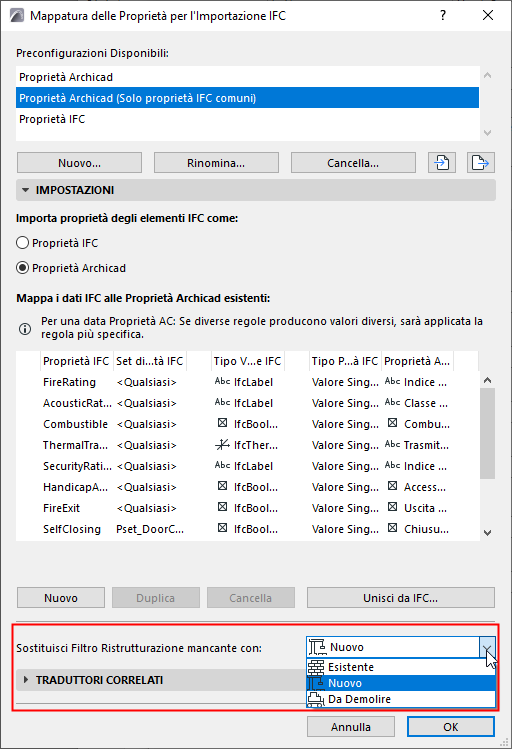

Sostituisci Stato di Ristrutturazione mancante
Scegliere uno Stato Ristrutturazione in Archicad per gli elementi importati (Nuovo, Esistente o Demolizione) che non hanno uno stato di ristrutturazione assegnato in IFC.
Note:
–Quasi tutti gli scenari di scambio del modello saranno privi della mappatura automatica dello stato di ristrutturazione. La ragione è che lo standard IFC2x3 non ha un formato standard per lo stato di ristrutturazione, e quindi le varie applicazioni esportano questi dati solo come proprietà IFC personalizzate.
–Nello scambio del modello di Revit, la voce “Stato Ristrutturazione” è mappata sula voce “Fase” di Revit, a condizione che l'esportazione e importazione IFC sul lato di Revit sia eseguita utilizzando l'Add-In di Interscambio del Modello IFC con Archicad.
