Mappa delle Proprietà a livello di Componente

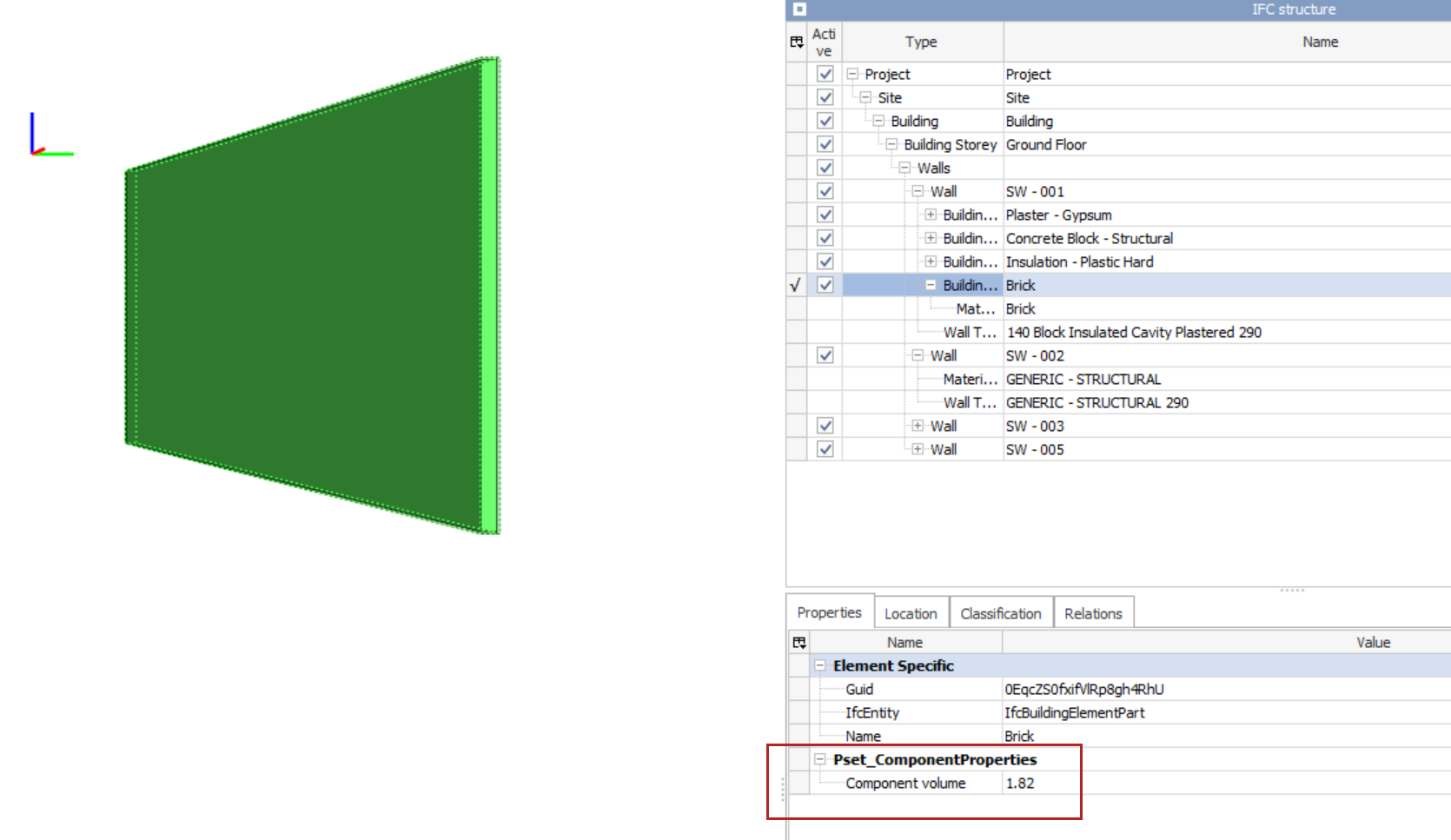

Per impostazione predefinita, l'esportazione IFC interpreta automaticamente le proprietà a livello di componente dove ciò è applicabile.

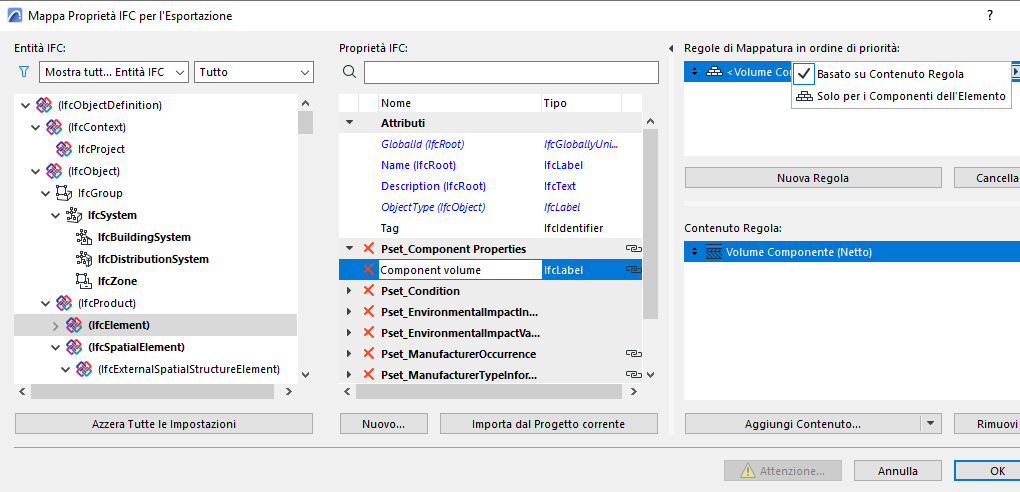

L'impostazione predefinita è "Basata sul contenuto delle regole", che estrae i valori delle proprietà di ciascun elemento per ciascuno strato. (Questo funziona per ogni parte di elementi semplici, compositi e profilati.)



È anche possibile specificare una regola di mappatura delle proprietà da applicare SOLO ai componenti (ma non all'elemento padre in quanto tale).

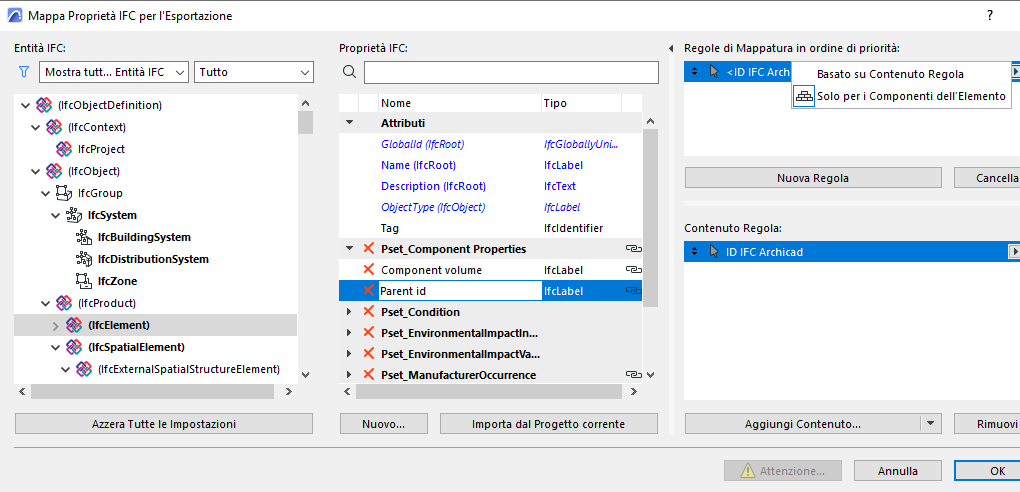

Ad esempio, creare una regola per mostrare l'ID IFC Archicad dell'elemento padre di ciascun componente. Scegliere "Solo componenti dell'elemento" bel pop-up Regola di mappatura:
