Attributi Modello di Apertura Muro

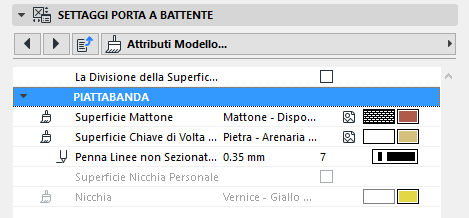

Questa è la scheda Attributi Modello (nella sezione Apertura Muro) del Pannello impostazioni personali di Impostazioni Porta o Finestra, dalla Libreria Archicad INT.
Utilizzare questa pagina per definire gli attributi 3D dell'Arco in muratura dell'apertura, se presenti.
La separazione della superficie dell'apertura è curva
Questo controllo può essere rilevante quando si crea un'apertura in GDL e si impostano le sue impostazioni predefinite.
Nel caso di un muro curvo le cui forometrie visualizzano le superfici laterali del muro (vedere Superficie delle Aperture del Muro), le due superfici - dove si incontrano nell'apertura - possono essere divise lungo una linea retta o curva.
Selezionare la separazione della superficie dell'apertura è curva per dividere le superfici lungo un arco.
