モデリング中は、ルートを一本の長い要素として表示し、すっきりとしたモデルビューで作業したい場合があります。 ただし、ドキュメント作成の観点では、ルートセグメントの実際の長さを視認・抽出できるほうが有用な場合もあります。
MEP Designer では、ルートをセグメントごとの長さで表示・ドキュメント化できるようになりました。

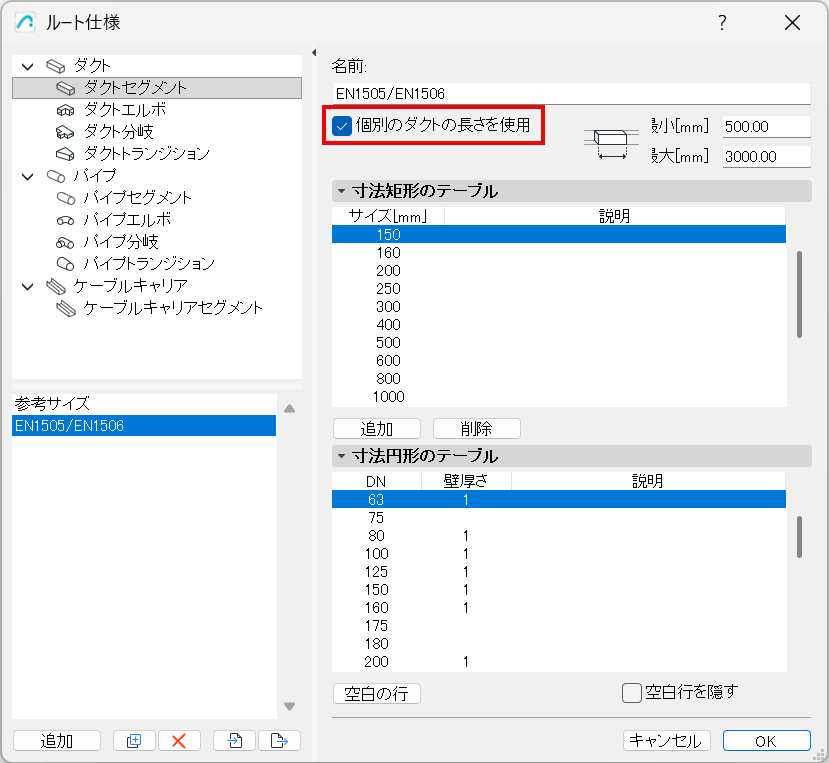

ルート仕様では、パイプやダクトのセグメント、ケーブルキャリアに対して以下の設定が可能です：
•［個別長さを使用］にチェックを入れてください。
•メーカーの長さ仕様（例：使用しているダクトの種類）に合わせて、最小長さと最大長さを入力してください。

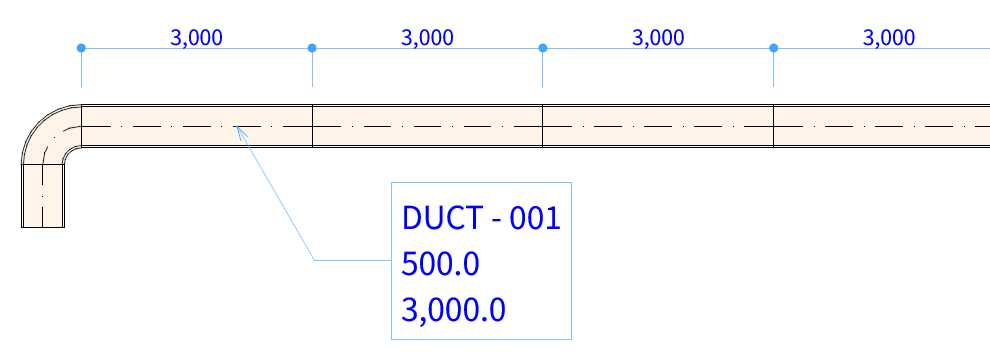

ルート仕様に基づいて、モデル上に各セグメントの長さが表示されるようになりました。 MEP Designer は、“残り”のセグメントが発生した場合でも、自動的にセグメント分割を最適化します。

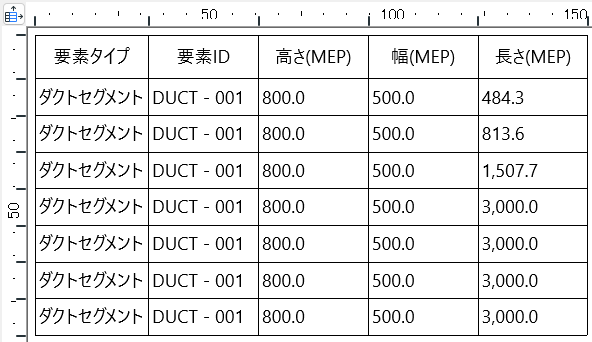

ンタラクティブ一覧表で各セグメントを個別にリスト化でき、それぞれにラベルを付けることも可能です。
