未接続のMEP接続部を簡単に特定

未接続のMEP接続に関するフィードバックにより、接続が必要な箇所や他のモデリング作業が残っている部分を把握できます。

最新の MEP Designer では、画面表示オプションの［未接続のMEP接続を表示］を使うことで、平面図だけでなく断面図や3Dビューでも未接続箇所がハイライト表示されます。

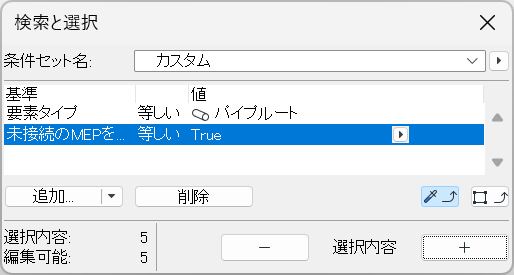

［検索と選択］を使えば、未接続箇所へ簡単に移動でき、課題として管理することも可能です。

2Dビューで開口終端と開口接続を表示するには、[表示]→[表示オプション]で[未接続のMEPを表示]を有効にします。 開いている接続は、2Dまたは断面図では丸で、3Dでは赤いハイライトで表示されます。
