ゾーンごとに換気要件を一覧表示・確認

モデル内のすべてのゾーンを、必要換気量と現在の供給換気量とともに一覧表示し、ゾーン内の端末機器、アクセサリ、設備も検出できます。

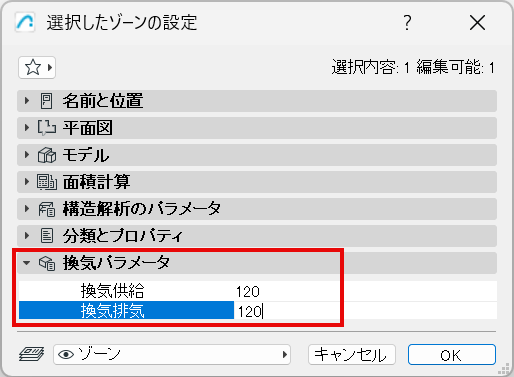

•ゾーン別の換気要件を定義する

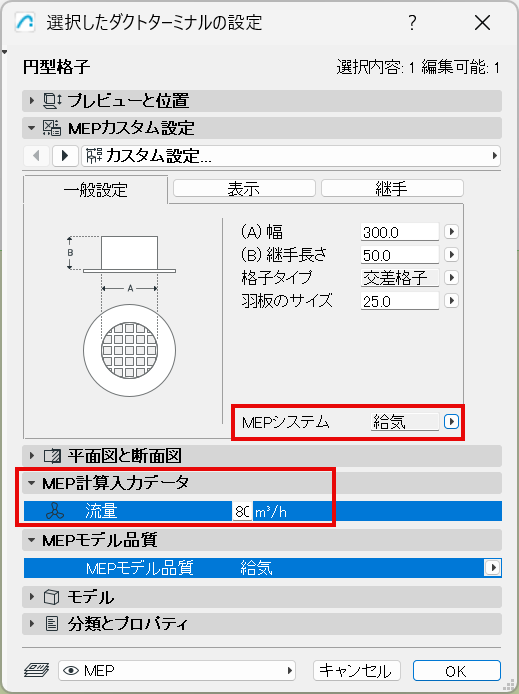

•各端末の風量データは、［端末設定］の［MEP計算入力データ］パネルから入力できます。

•MEP Designer に備わっているチェック機能(デザイン > モデルチェック > MEPモデル品質)を使えば、ゾーン内に配置されたMEP要素（端末機器）が、必要な給気・排気量を満たしているかを確認できます。

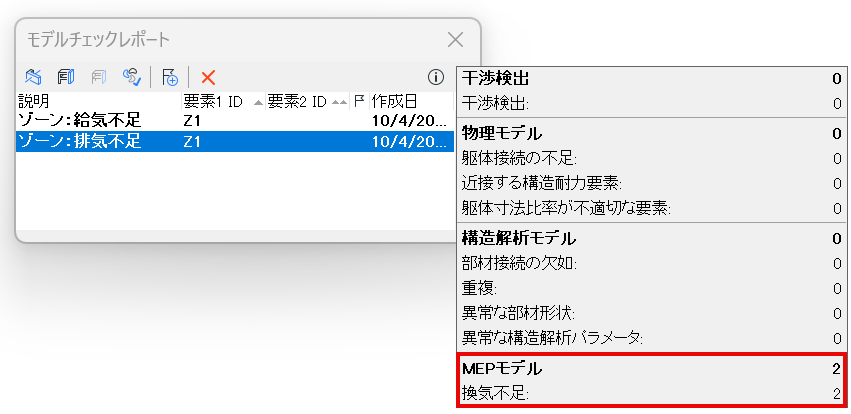

•検出された不一致は［モデルチェック結果］パレットで確認でき、問題のある要素を拡大表示して、課題として作成・管理することができます。

ビデオを見る

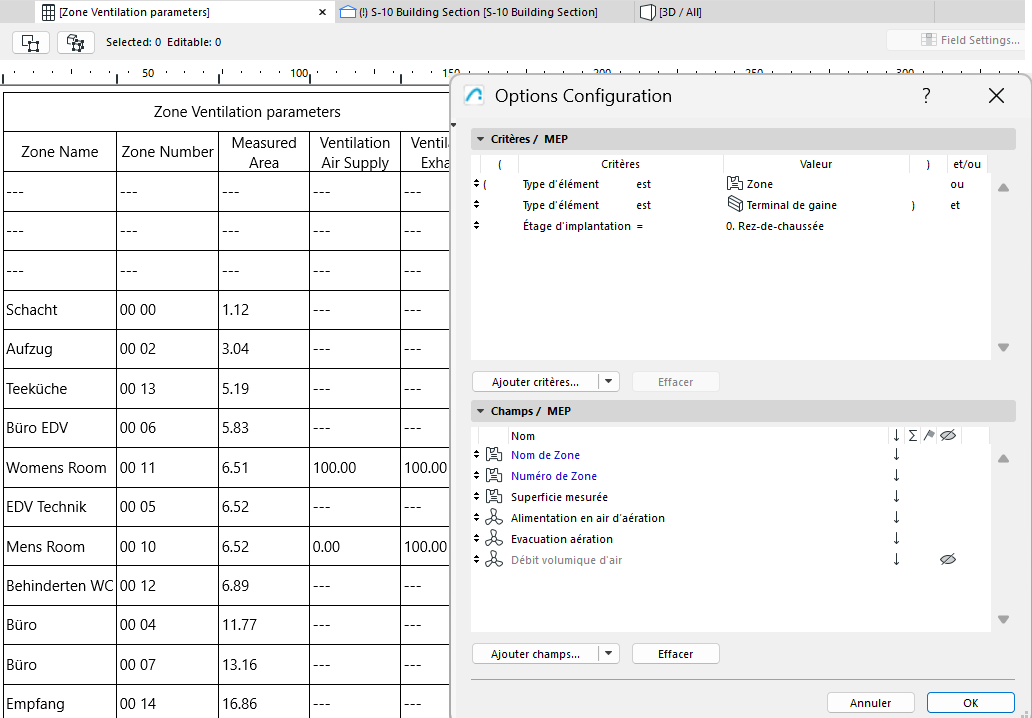

•連動一覧表を使用して、ゾーンとその端末機器を必要換気量や実際の風量とともに一覧表示し、一覧表上からこれらのデータを手動で更新できます。
