要素同士の交差へのレイヤーの活用

同じグループのレイヤーの交差グループに属する交差要素を正確に描画すると、相互に接続されます。

例外：交差グループ0に設定されている2つの要素は、交差することはありません。

デフォルトでは、全てのレイヤーがグループ1に設定されているため、全ての交差要素は、一定の接続規則に基づいて結合されます。

壁レイヤーの交差グループ番号が同じ場合：壁は接続する

要素接続を回避：異なるレイヤー交差グループの割り当て

例えば、複合構造の壁の詳細図を表示する場合などに、必要に応じて要素接続を回避できます。この場合、異なるレイヤーに交差壁を配置してから、いずれかのレイヤーに異なるレイヤーの交差グループ番号を与えます。別のグループのレイヤーの交差グループの要素は接続されません。

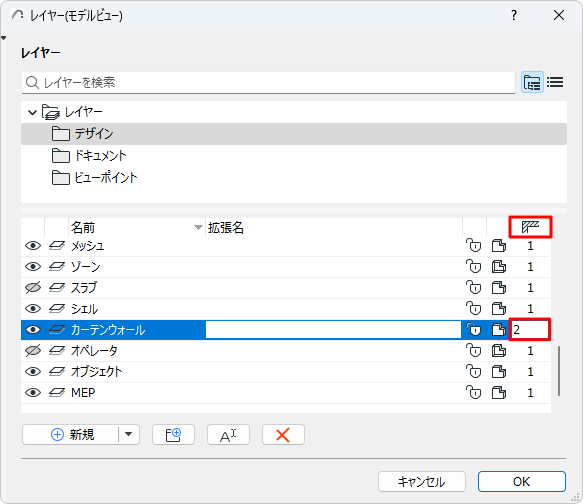

1.レイヤー設定（[ドキュメント]→[レイヤー]→[レイヤー設定]）を開きます。

2.交差要素の1つのレイヤーを選択します。

3.交差部アイコンの下の値を編集します。

壁レイヤーの交差グループ番号が異なる場合：接続なし

非表示レイヤーとの交差に関する注記：交差グループが同一の要素は、レイヤーの1つが非表示の場合も交差します。このため、非表示レイヤー上の要素との交差を示す「欠落」線が生じる場合があります。これを避けるためには、[レイヤーの設定]でレイヤーの1つを選択して、別の交差グループに割り当ててください。

注: レイヤー交差の数字は要素優先度とは無関係であり、単に要素をグループ化するためのタグとして機能します。
