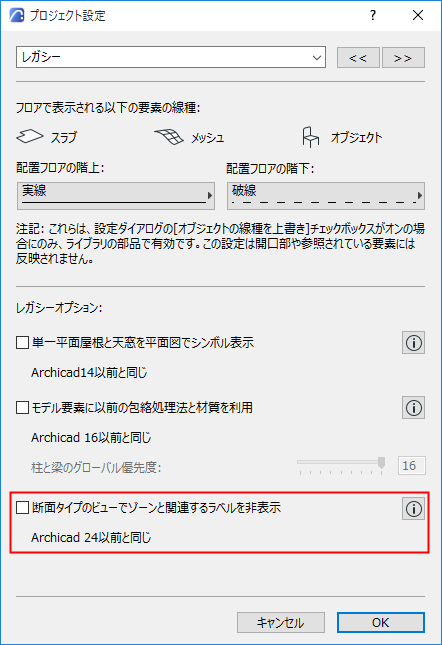

ゾーン表示ロジックの更新: [オプション]→[プロジェクト設定]→[レガシー]でチェックボックスをオフにしていることを確認してください。
Archicad 25以前で開始したプロジェクトを開くと、このチェックボックスはデフォルトでオンに切り替わります。
ゾーンのデフォルト表示
|
|
切断断面図の表示 |
投影断面図の表示 |
|
平面図（シンボル） |
カテゴリカラー |
カテゴリカラー |
|
断面/立面図/展開図 |
カテゴリカラー |
面積 |
|
3Dドキュメント |
カテゴリカラー |
面積 |
|
3Dウィンドウ + 切断 |
面積 |
面積 |
断面図 - 切断のデフォルト（カテゴリカラー）
立面図 - 投影のデフォルト（材質）
断面図での切断ゾーンの透過の設定
断面図に切断ゾーンがある場合、その材質透過率に50以上の値を設定すると、これを完全に透過させることができます。
透過率パラメータが49以下の場合、ゾーンは不透過になります。
透過ゾーンでは、オブジェクトの輪郭は表示されますが、オブジェクトのカラーは反映されません。
不透過ゾーン（透過値が49以下）
透過ゾーン（透過値が50以上）
投影ゾーンの透過の設定
投影ゾーンがある場合（例えば、立面図や3Dビューなどで）、材質透過率パラメータを使用してその透過を調整できます。
0より大きい値を設定するとゾーンは透過になりますが、透過のレベルは透過値によって異なります（透過値が大きいほどゾーンの透過度は高くなります）。
投影ゾーン - 高い材質透過値
投影ゾーン - 低い材質透過値
ゾーンの材質透過率の設定

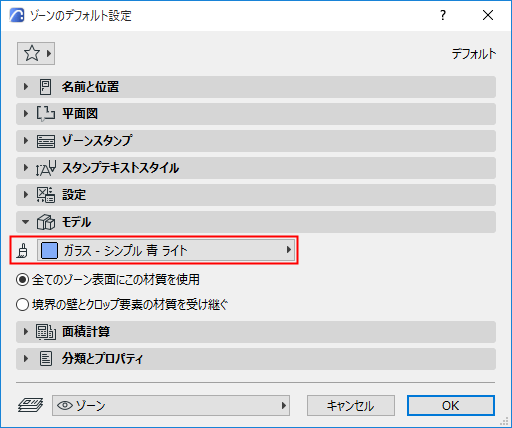

1.ゾーンを選択してゾーン設定を開きます。
2.モデルパネルで材質の名前をオンにします。

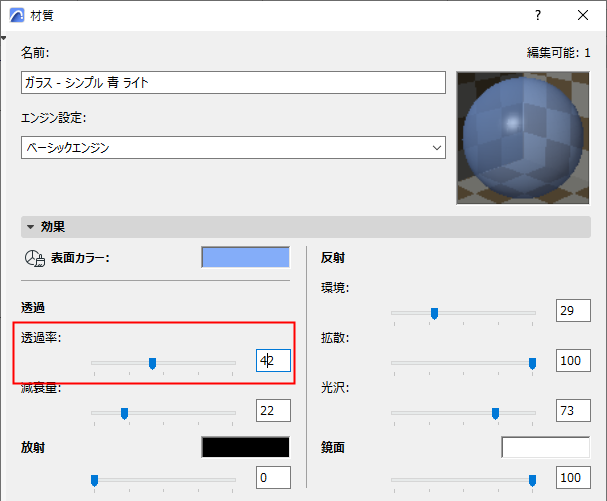

3.[オプション]→[属性設定]→[材質]に移動して、透過のレベルを調整します。
