この例では、断面図で境界を自由に描画して、カーテンウォールを作成します。
1.平面図に移動します。

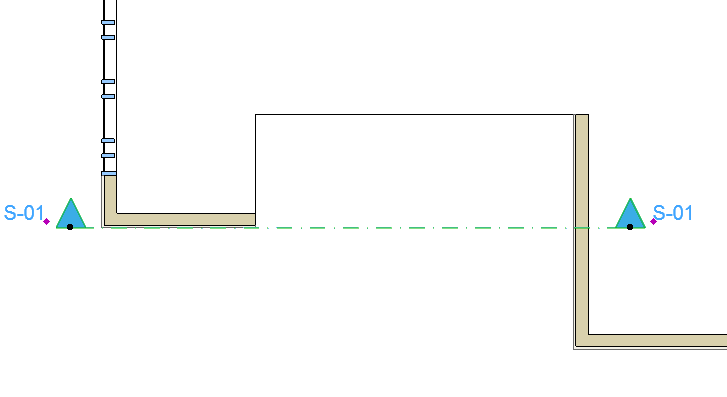

2.平面図に断面線を描画して、カーテンウォールの入力面を定義します。
3.断面図を開きます。
4.カーテンウォールツールが有効な状態で、カーテンウォール情報ボックスから境界図形作成法を選択します。
5.ポリラインを描画するように各節点をクリックして、カーテンウォールの境界を輪郭に沿って描画します。
6.ダブルクリックしてポリゴンを閉じます。
注: 最初に描画した境界分節が、カーテンウォールの基準線になります。
