開口部の3D表示

デフォルトでは、開口部はホスト要素の材質を表示し、上書きはできません。

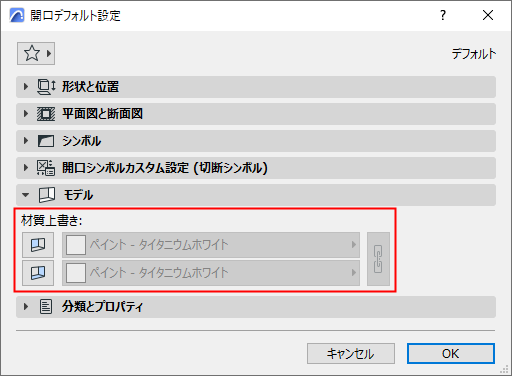

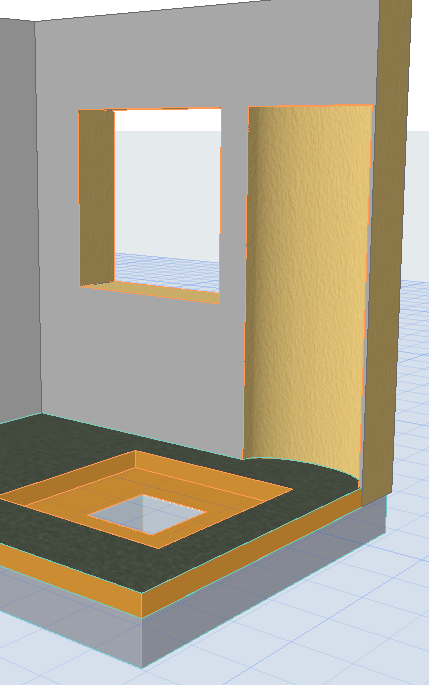

OpeningSurfaceDefault.png    OpeningSurfaceDefaultModel.png

開口部の材質を上書き

必要に応じて、開口の押出や終端に別の材質を適用することができます。

押出:開口部の側面で、ホスト要素を切断している部分

終端:限定開口部の1つまたは2つの端で、ホスト要素に接するが切断しない部分(ニッチやくぼみなど)。

1.開口を選択します

2.材質上書きを開く

情報ボックス

開口部設定のモデルパネル

3.終端材質や押し出し材質のトグルを有効化します。

4.ポップアップから目的の材質を選択します。

注: 鎖アイコン(「材質リンク」)をクリックすると、同じ材質を終端と押し出しに適用することができます。

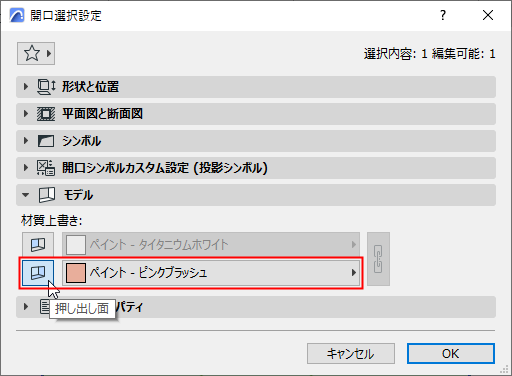

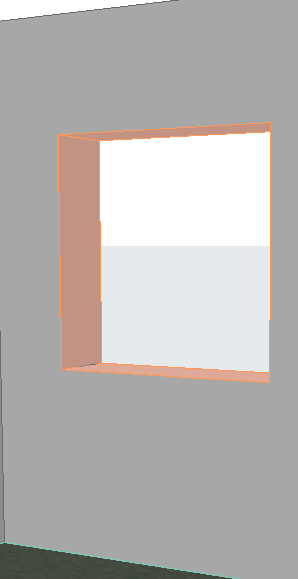

OverrideOpeningSurface1.png      OverrideOpeningSurfaceModel1.png

開口部の材質を上書き - 押し出し

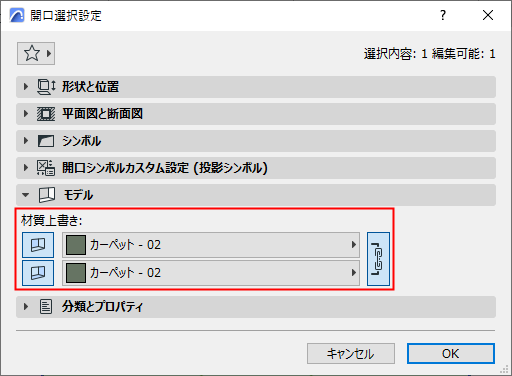

OverrideOpeningSurface2.png OverrideOpeningSurfaceModel2.png

開口部の材質を上書き - 押し出しと終端の両方
