テーパー梁またはセグメント

テーパー梁の作成や、単一の梁セグメントのテーパー処理が可能です。

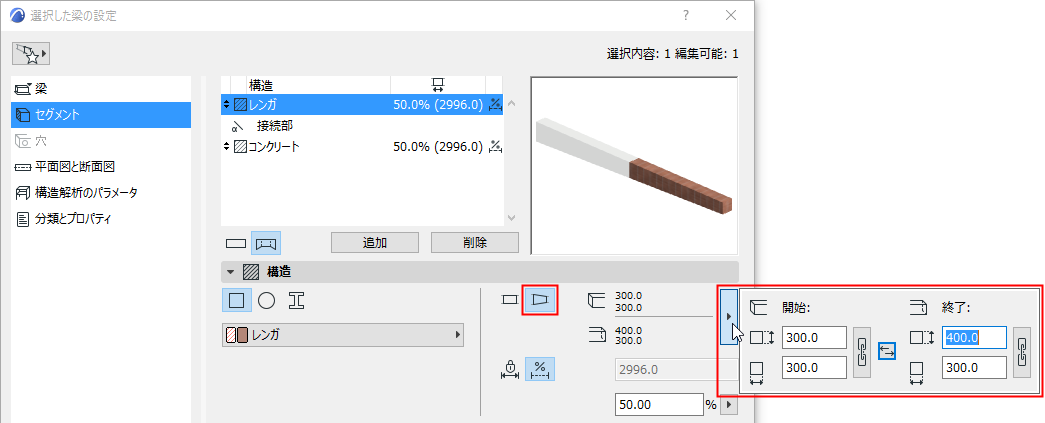

梁の設定の[セグメント]ページを使用します （複数セグメントの梁の場合は、テーパー処理を行うセグメントを選択します）。

1.[構造]パネルでテーパー形状を選択します。

2.ポップアップを使用して、テーパー梁（セグメント）の開始面と終了面の断面寸法を定義します。

–鎖アイコンを使用すると、高さ/幅寸法が均等になります。

–矢印ボタンを使用すると、テーパー処理の方向が逆になります。
