梁の終端の切断

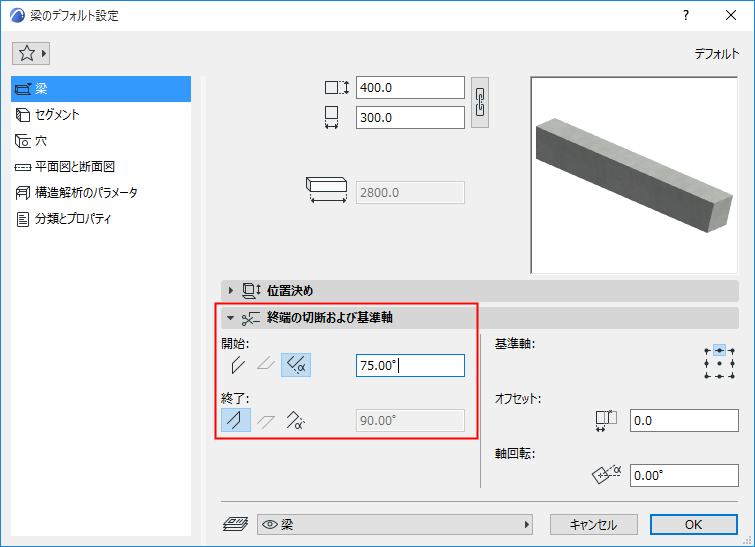

梁の設定の[終端の切断と基準軸]パネルに移動するか、または梁の情報ボックスの梁開始角/梁終了角を使用します。

梁の開始辺と終了辺の角度を定義します（水平、垂直、またはカスタム）。

注: 水平は傾斜梁にのみ使用できます。

また、この形状をグラフィカルに編集することもできます。

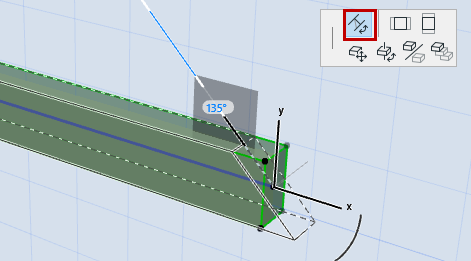

–3Dで梁を選択します。終端面をクリックして、ペットパレットから[接続部角度を回転]を選択します。
