MEPオブジェクトの作成

注: Library Part Makerアドオンの一部です 「Library Part Maker」を参照してください。

MEPオブジェクトの精度の定義

追加の構成要素/割り当て

•MEPオブジェクトの3D表示には、MEP 継手 オブジェクト（[MEP library ]→[MEP 継手 ]にあります)を使用して、MEPオブジェクトの自動接続を簡素化する必要があります。

•このMEP 継手構成要素は「3Dモデル 詳細」に割り当てる必要があります。

•ダクト/パイプインラインライブラリ部品には、「3Dモデル 詳細」に割り当てられている少なくとも2つのMEP 継手が必要です。反対方向に向いている単一の軸に配置する必要があります。

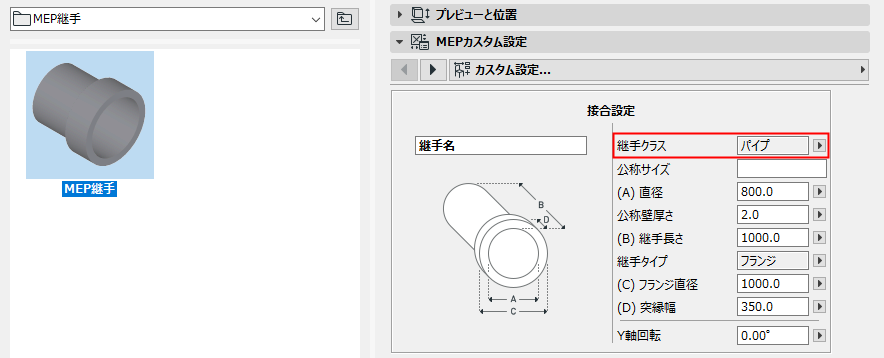

•ダクトまたはパイプMEPライブラリ部品を作成する場合は、MEP 継手構成部品を対応する接続クラス（ダクトまたはパイプ）に割り当てる必要があります。
