パラメータ

概要

詳細

カーテンウォール傾斜角度

カーテンウォール傾斜角度

一般的な「柱傾斜角度」パラメータと同じ値。

長さ

カーテンウォール要素の長さ。

パネル数

カーテンウォールパネルの数

パターン角度

列グリッドラインから時計回りに測定した行グリッドラインの回転角。この角度は[カーテンウォールのスキームの設定]/[グリッドパターン]パネルの[行]で定義します。

境界を含んだ表面積

境界フレームの表面積を含むカーテンウォールの表面積。

境界フレームが「グリッド内」に配置されている場合（カーテンウォールの設定/カーテンウォールシステム/部材配置：境界フレームを配置「内側」）、このパラメータの値はカーテンウォールの全体的な表面積パラメータと同じです。

境界フレームが「グリッド外」または「グリッドの中心」に配置されている場合、境界フレームが境界線からはみ出すため、このパラメータは全体的な面積パラメータの値を超過します。

境界フレームに非表示タイプのフレームを使用する場合（カーテンウォールの設定/カーテンウォールシステム/フレーム：境界）、このパラメータの値は全体的な表面積パラメータよりも小さくなります。

輪郭フレーム全長

 カーテンウォールの外周輪郭に沿った全フレームの長さの合計

フレームクラスが「分割」に設定されているフレームはカウントされません

カスタムフレーム全長

 「カスタム」フレームクラスを持つ全てフレームの長さの合計

 フレームのパラメータを編集すると、「カスタム」に変更されます

フレーム合計長さ

カーテンウォール内の全てのフレームの長さの合計。フレームの形状が均一でない場合、フレーム長さの値は最短と最長の長さの平均を使用して計算されます。

  フレームの形状が均一でない場合、フレーム長さの値は最短と最長の長さの平均を使用して計算されます。

主軸に属するフレーム全長

主軸（縦軸）に沿ったフレームの長さの合計

主軸はカーテンウォールグリッドの「列」に対応しています。

副軸に属するフレーム全長

副軸（横軸）に沿ったフレームの長さの合計

横軸はカーテンウォールグリッドの「行」に対応しています。

パネル表面積の合計

全てのカーテンウォールパネルの総表面積。合計パネル表面積を確認するには、編集モードでパネルが可視の状態でカーテンウォールを表示します。

 パネル間のフレームの表面積は含まれません。

東向きパネルの全表面積

全ての東向きのカーテンウォールパネルの合計。「向き」は、平面投影における各パネル面の法線ベクトルに基づきます。

 「方角の略称」も参照してください。

北向きパネルの全表面積

全ての北向きのカーテンウォールパネルの合計。「向き」は、平面投影における各パネル面の法線ベクトルに基づきます。

北東向きパネルの全表面積

全ての北東向きのカーテンウォールパネルの合計 「向き」は、平面投影における各パネル面の法線ベクトルに基づきます。

北西向きパネルの全表面積

全ての北西向きのカーテンウォールパネルの合計。「向き」は、平面投影における各パネル面の法線ベクトルに基づきます。

南向きパネルの全表面積

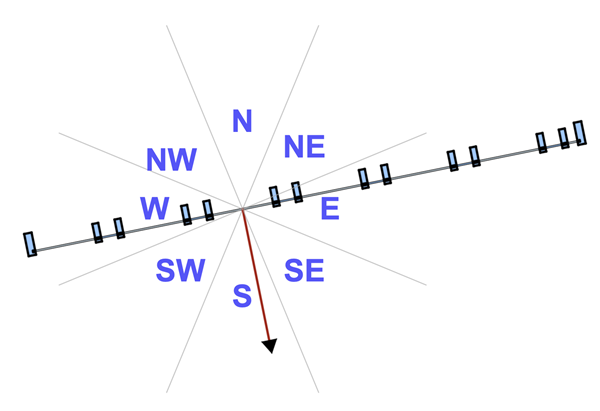

全ての南向きのカーテンウォールパネルの合計。「向き」は、平面投影における各パネル面の法線ベクトルに基づきます。

南東向きパネルの全表面積

全ての南東向きカーテンウォールパネルの合計。「向き」は、平面投影における各パネル面の法線ベクトルに基づきます。

南西向きパネルの全表面積

全ての南西向きカーテンウォールパネルの合計。「向き」は、平面投影における各パネル面の法線ベクトルに基づきます。

西向きパネルの全表面積

全ての西向きカーテンウォールパネルの合計。「向き」は、平面投影における各パネル面の法線ベクトルに基づきます。
