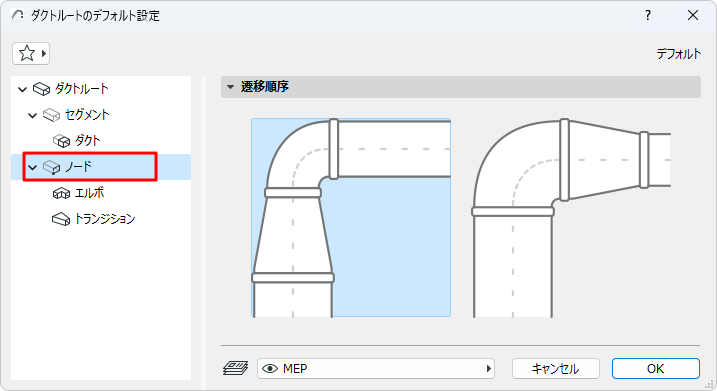

MEPノード設定

ノード内のエルボ-遷移要素の順序を設定します。

エルボーとトランジションの設計基準

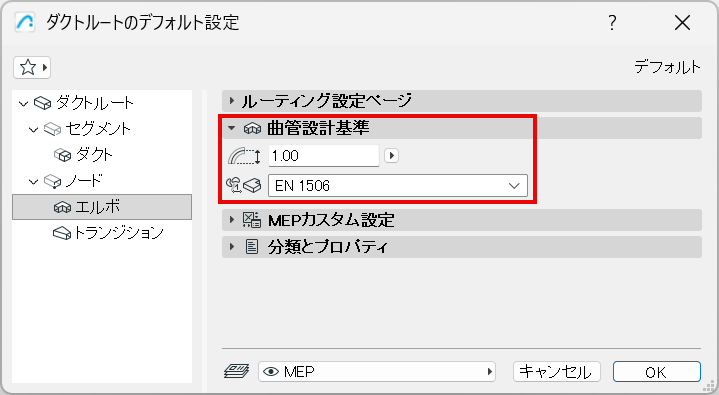

ベンドファクタ半径(エルボ)

この値に基づいてエルボ半径を定義します(最小値: 0.6)

エルボまたはトランジションのプリセット

ルート仕様で定義された寸法表を選択します

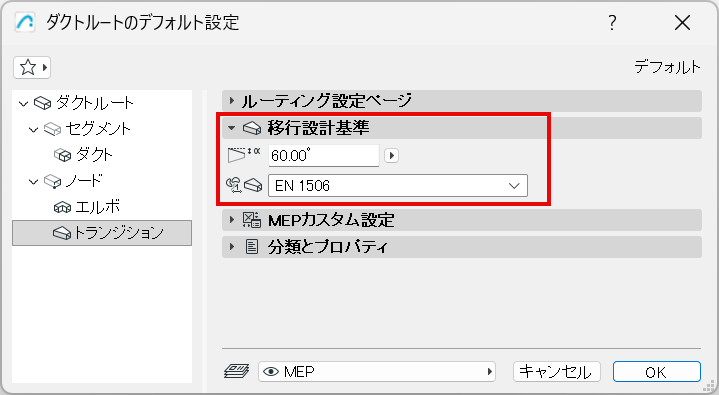

トランジション角度

この角度に基づいて遷移の長さを計算：2つのポート間のデルタが大きいほど、遷移は長くなります。
