ゾーン換気に関するMEPモデルチェック

MEPモデルでは、ゾーンごとに換気要件を定義できます。そして、内蔵されたチェックを使って、MEP要素（ターミナル）が必要な給排量確保していることを確認します。

ステップ1: 換気パラメータでゾーンを設定

モデルに必要なゾーンを作成します。

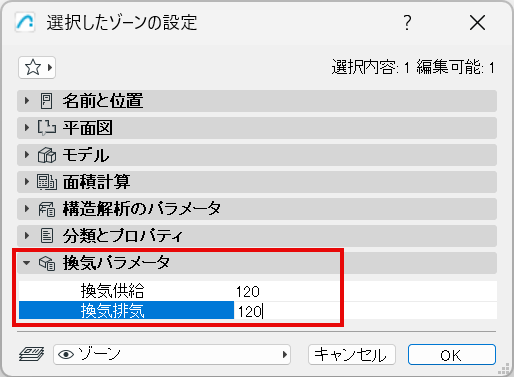

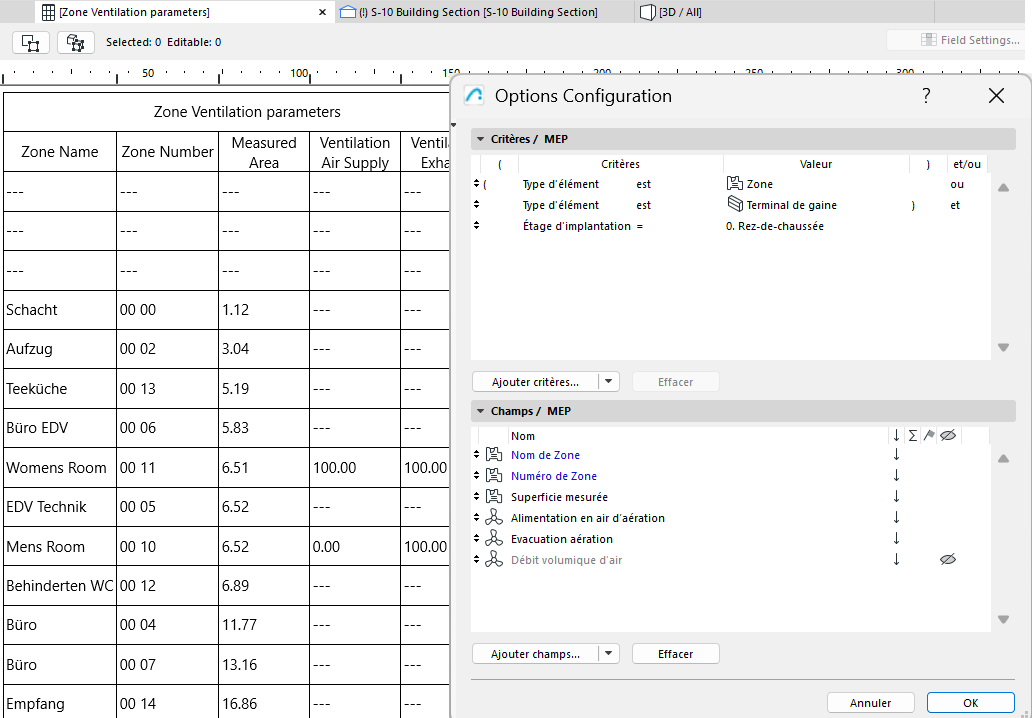

ゾーン設定で、換気供給と換気排気のパラメータの値を入力します:

ステップ2: ボリュームフローパラメーターでターミナルを設定

1.ターミナルを含むHVACシステムをモデル化します。

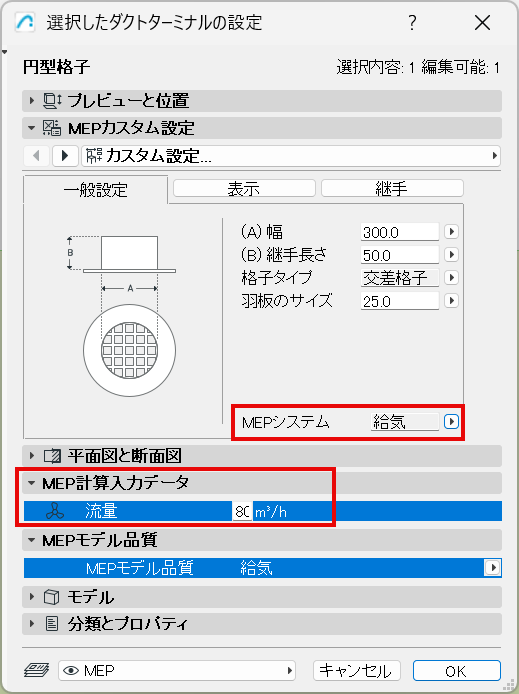

2.各ターミナルについて、ターミナル設定ダイアログの「MEP計算入力データ」パネルに、風量データとそのMEPシステム（給気または排気）を入力します。

ステップ3: 品質チェックのシステムを定義

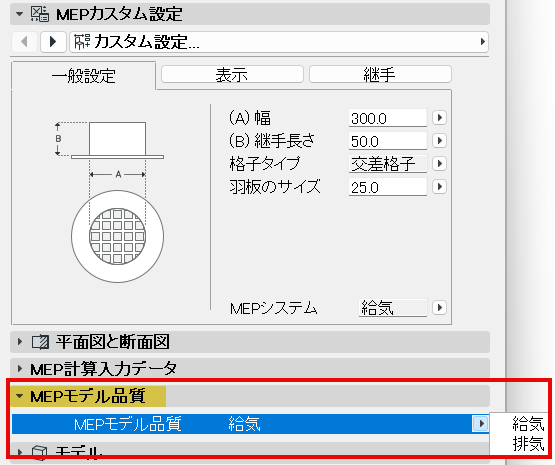

MEPモデル品質パネルで:

給気または排気のいずれかを選択し、MEPモデル品質チェックの目的でこのデータを定義します。 (これは、ターミナルのMEPシステムが別の場所に割り当てられており、プロジェクト属性であり、いつでも名前が変更される可能性があるため必要です)

ステップ4: MEPモデル品質チェックの実行

モデル内に配置されたターミナル機器が、適切な換気のためのゾーンパラメータを満たしていることを確認するためのチェックを実行します。チェックでは、ゾーン内に部分的または全体的に配置されているターミナルが考慮されます。

1.3D/平面図/断面図ウィンドウの場合

•Open デザイン > モデルチェック > MEPモデル品質(またはMEPツールバーからの同コマンド)

2.ゾーンでチェックしたいパラメータ（給気、排気、またはその両方）をチェックします。

3.[確認]をクリックします。

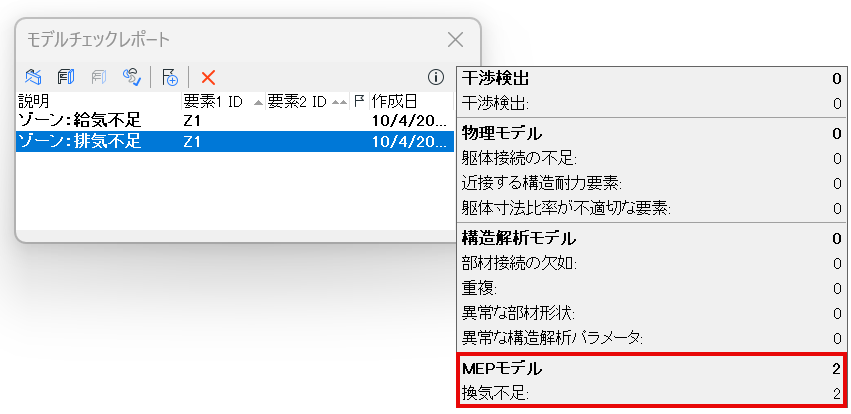

モデルチェックレポートは、換気パラメータが満たされていないゾーンをリストアップします。モデルの関連要素を確認し、必要に応じて課題を作成できます。
