Archicad Collaborateで使用可能
MEPライブラリには、付属品ツール、機器ツール、ターミナルツールを使用して配置できる特別に設定されたMEP要素が含まれており、これらを使用してMEPルートを開始/終了できます。
注: オブジェクトライブラリには、MEP互換および/または機器に変換可能な追加のライブラリ部品が含まれています。 「MEP互換オブジェクト」を参照してください。
ターミナル、付属品、および機器ツールを使用して、平面図や3DウィンドウにこれらのMEP要素を配置します。
•付属品または継手ツールを選択し、ルートセグメント上で1回クリックして配置します。
•2番目に配置された要素（ルートまたは付属品）は、接続先の要素からMEPシステム設定を継承します。
•付属品とルートの形状が一致する場合: 付属品はデフォルトでルートのサイズを採用します。
•形状が異なる場合: 付属品は自身のサイズを維持し、トランジションが自動的に追加されます。
•十分なスペースがない場合、または継手がルートに沿っていない場合: ルートには接続されず、単独の付属品が設置されます。
付属品の設定: ルートサイズを継承
デフォルトでは、配置された付属品はルート要素のサイズと一致します。 各要素のデフォルトを変更するには、情報ボックスの接続サイズオプションのチェックを外します:
チェックボックスが無効の場合: 付属品は自身のサイズを維持し、必要に応じてトランジションが追加されます。

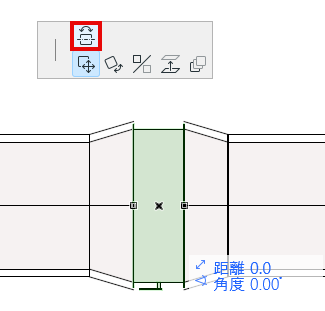

付属品の向きを反転
付属品を配置した後、ペットパレットの「反転」コマンドを使って方向を変えることができます:
ルート接続をターミナル、付属品、または機器で終了する場合、上下の矢印キーを使用して、ルートを接続する代替パスを確認します
上下の矢印を押すと、パスの選択肢が表示されます。
