XREFファイルのレイヤーをフィルタ - 部分オープンを有効
XREFをプロジェクトにアタッチする場合、使用するDXF/DWG変換設定の設定が適用されます。 この変換設定は、[XREFをアタッチ]ダイアログボックスで選択して、その設定を表示できます。
「XREFをアタッチ」を参照してください。

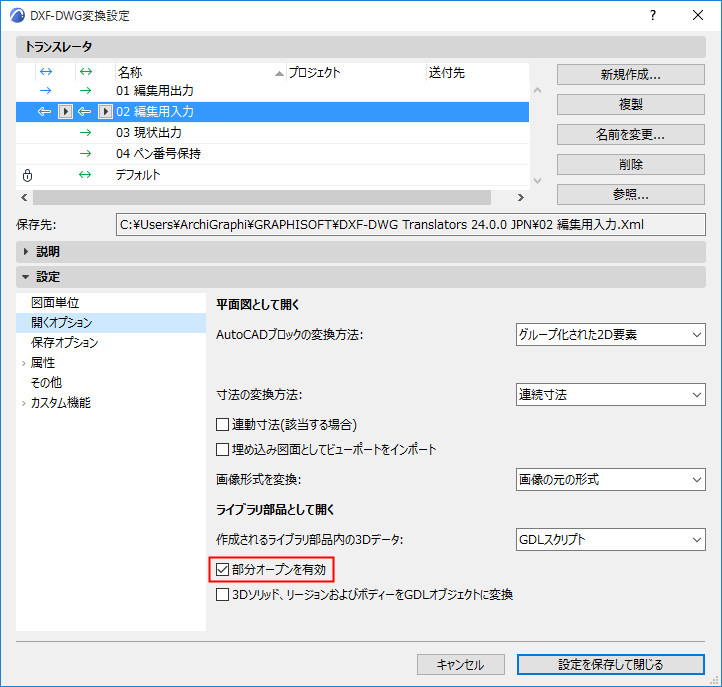

変換設定設定の[開くオプション]にあるこのような変換設定設定の中に[部分オープンを有効]チェックボックスがあります。
この設定を有効にすると、XREFファイルをアタッチするたびに、[部分オープン]ダイアログボックスが表示され、図面と一緒にアタッチするレイヤーを選択できます。
「開くオプション（DXF-DWG変換設定）」の[部分オープンを有効]を参照してください。
アタッチするXREFファイルのレイヤー設定
外部参照ファイルをプロジェクトにアタッチするときは、そのためのレイヤーが作成されます。
例外: 部分オープン設定を有効にして（上記参照）、[部分オープン]ダイアログボックスでレイヤー名のチェックを外すと、そのレイヤーはプロジェクトでは作成されません。
生成されるレイヤーの名前の形式は次のようになります。
「XREF_NAME | LAYER_NAME」。
例えば、3D_STUFFというXREF名でプロジェクトにアタッチされたDWGファイルのPEN_56レイヤーは、3DSTUFF|PEN_56レイヤーになります。

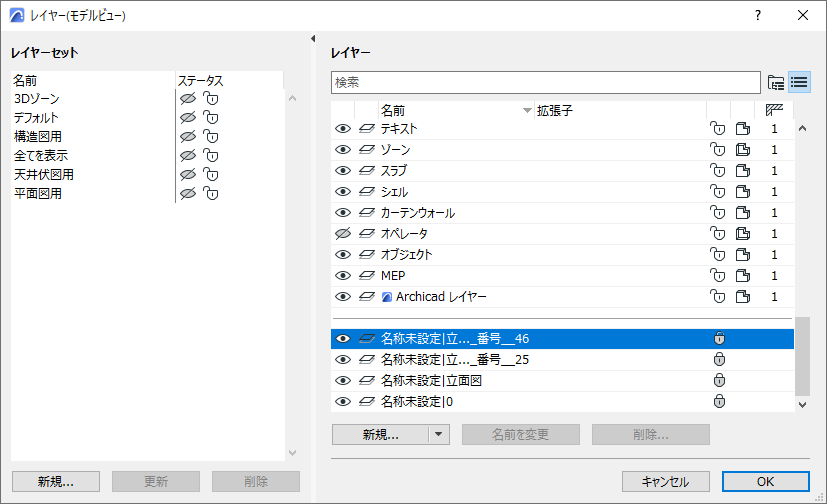

[レイヤーの設定]のレイヤーリスト下部に、アタッチされた全てのXREFのレイヤーが個別に一覧表示されます。
ユーザーインターフェイスの別の部分（例えば、[ツール設定]ダイアログボックスおよび情報ボックス）では、レイヤー選択からXREFレイヤーを使用することはできません。ただし、最後の選択にXREF要素が含まれている場合、[レイヤー選択]に情報としてのみ（斜体）そのXREFレイヤーが表示されます。

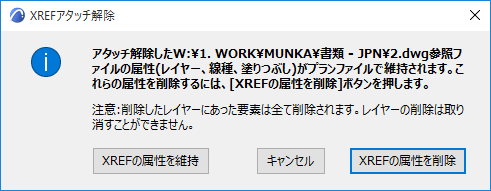

XREFがアタッチ解除されている場合、ダイアログを使って、レイヤー、線種、塗りつぶしなどの分離されているXREFの属性を保持するか、削除するかを選択できます。
