모델링이 진행 중일 때는 깔끔한 모델 뷰를 위해 경로를 하나의 긴 요소로 표시하고 싶을 수 있습니다. 그러나 문서화 목적으로는 경로 세그먼트의 실제 길이를 보고 압축해제하는 것이 더 유용할 수도 있습니다.
이제 MEP Designer에서 세그먼트 길이별로 경로를 보고 문서화할 수 있습니다.

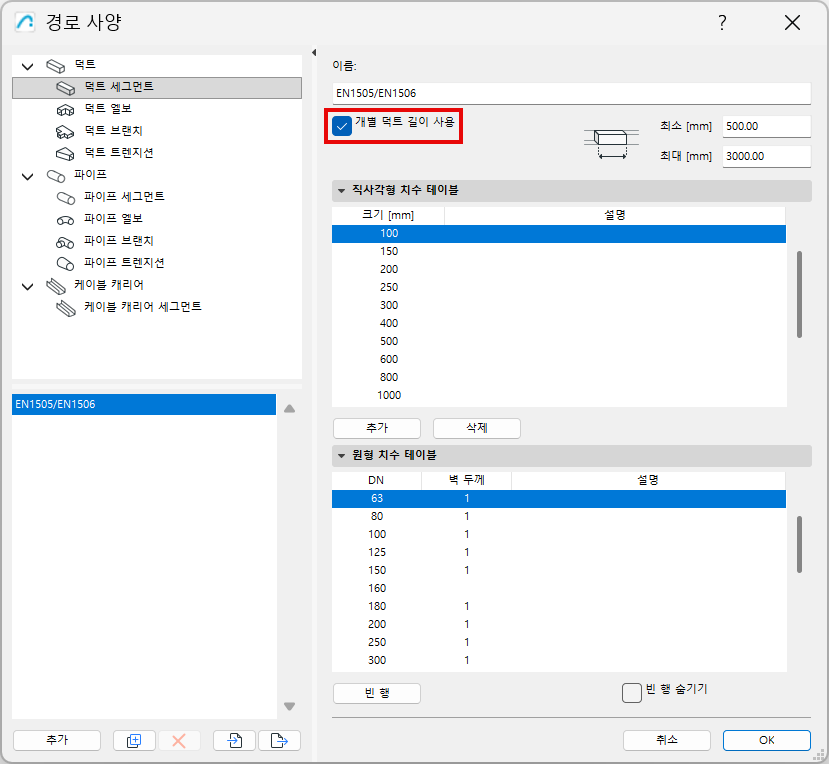

경로 사양 - 파이프 또는 덕트 세그먼트 또는 케이블 캐리어의 경우:
•"개별 길이 사용"을 선택합니다
•제조업체의 길이 사양(예: 덕트 유형)을 반영하여 최소 및 최대 길이를 입력합니다

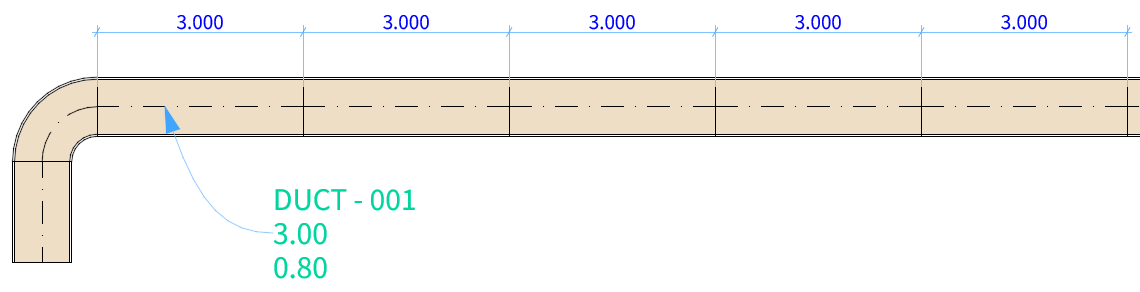

이제 모델은 경로 사양에 따라 각 세그먼트 길이를 표시합니다. "남은" 세그먼트가 있는 경우 MEP Designer가 자동으로 분할을 최적화합니다.

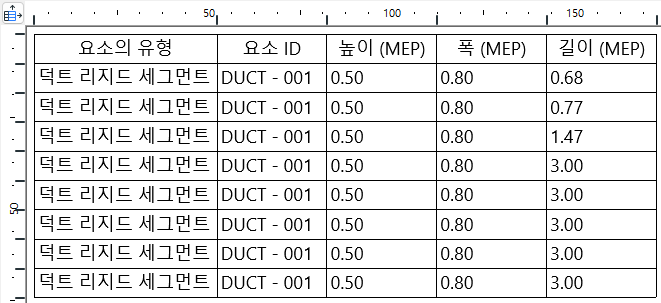

대화형 일람표에서 세그먼트를 개별적으로 나열하고 각 세그먼트에 개별적으로 라벨을 지정할 수 있습니다.
