확장된 시스템 브라우저에는 이제 환기 시스템 외에 상하수도 시스템과 난방/냉방 시스템도 포함됩니다.
하이드로닉 시스템의 경우, 시스템 브라우저는 하이드로닉 시스템의 데이터(용량, 질량 유량 및 속도)를 표 형식으로 런타임 계산 및 표시합니다.

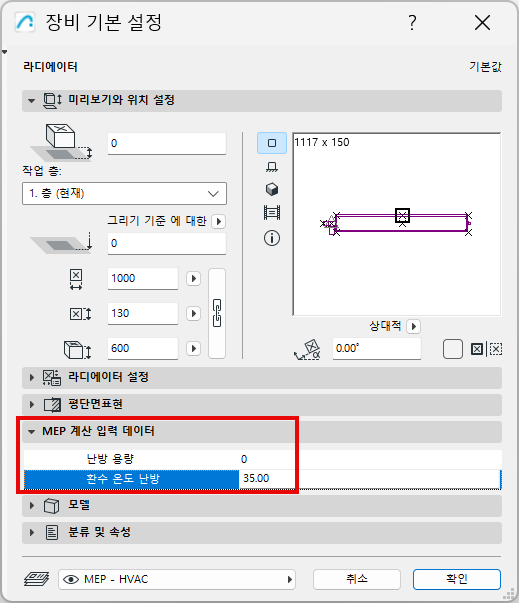

•난방 장비의 용량 및 반환 온도 값을 설정합니다(요소 설정 또는 정보상자에서):

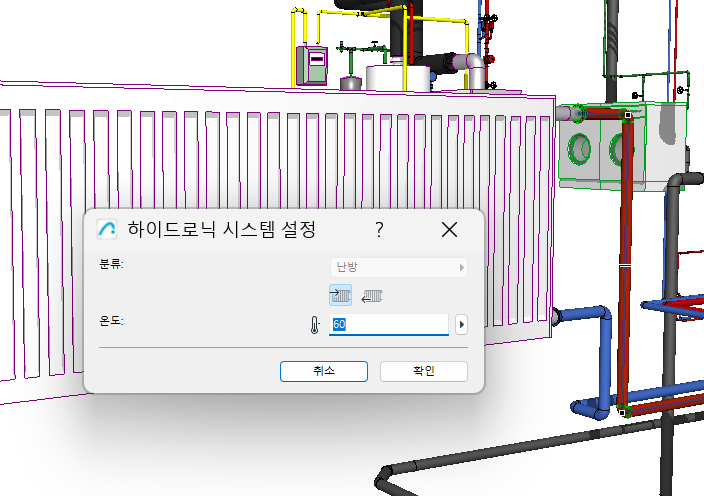

•시스템 수준: 하이드로닉 시스템(난방)에 대한 온도 정의
참고: 냉방 시스템 계산은 추후 업데이트될 예정입니다.

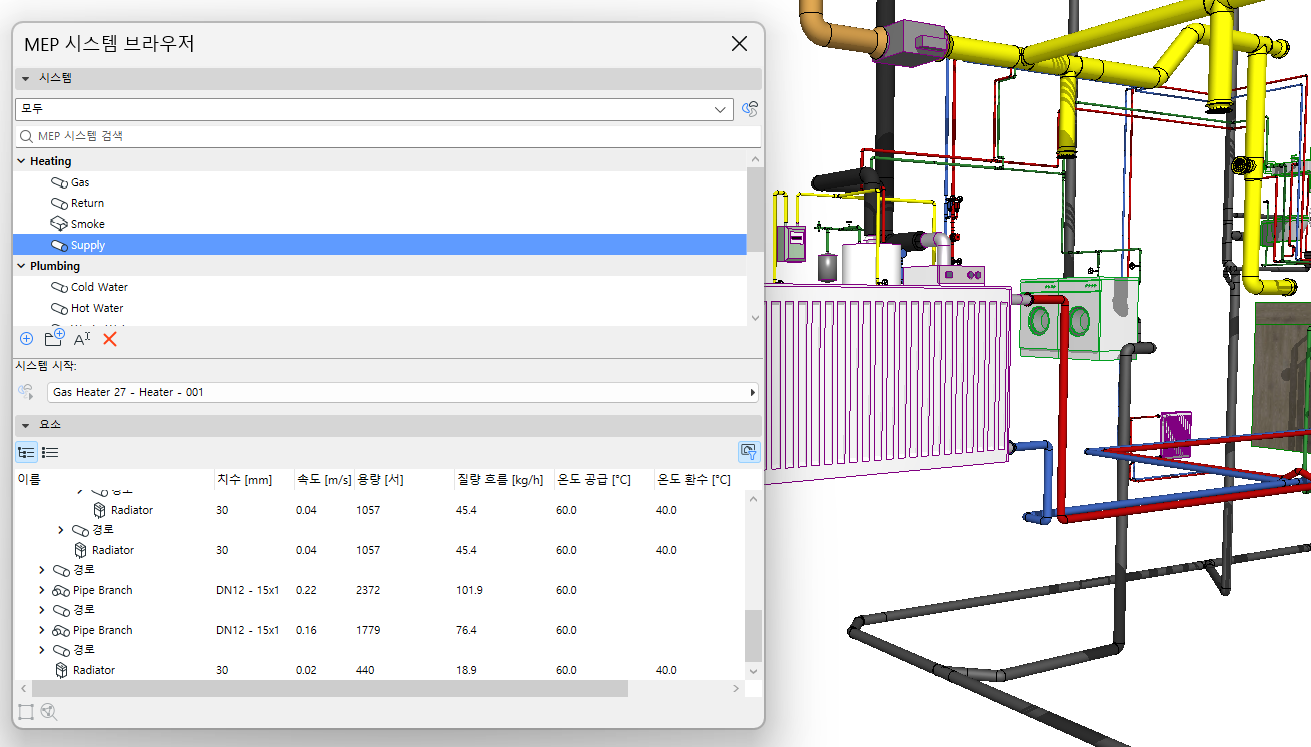

시스템 브라우저는 하이드로닉 장비의 요소 치수 및 용량 데이터를 기반으로 하이드로닉 시스템의 런타임 계산 및 데이터(용량, 질량 유량 및 속도)를 표시합니다.
난방/냉각 크기 최적화 도구로 하이드로닉 시스템 크기조정

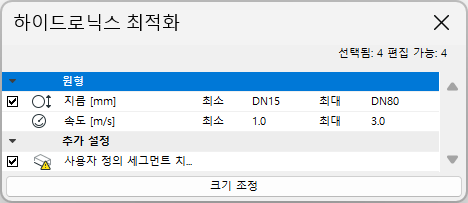

하이드로닉스 최적화 도구는 최소 및 최대 직경과 최소 및 최대 속도에 따라 모든 난방 파이프의 크기를 조정합니다. (다음 업데이트에는 냉방 시스템의 크기조정 기능이 추가될 예정입니다.)
•크기를 조정할 경로를 선택한 다음 하이드로닉스 최적화 도구(MEP 툴바 또는 창문 > 팔레트)를 엽니다
•파이프 치수 및 속도에 대한 값 범위를 정의한 다음 크기조정을 클릭합니다
