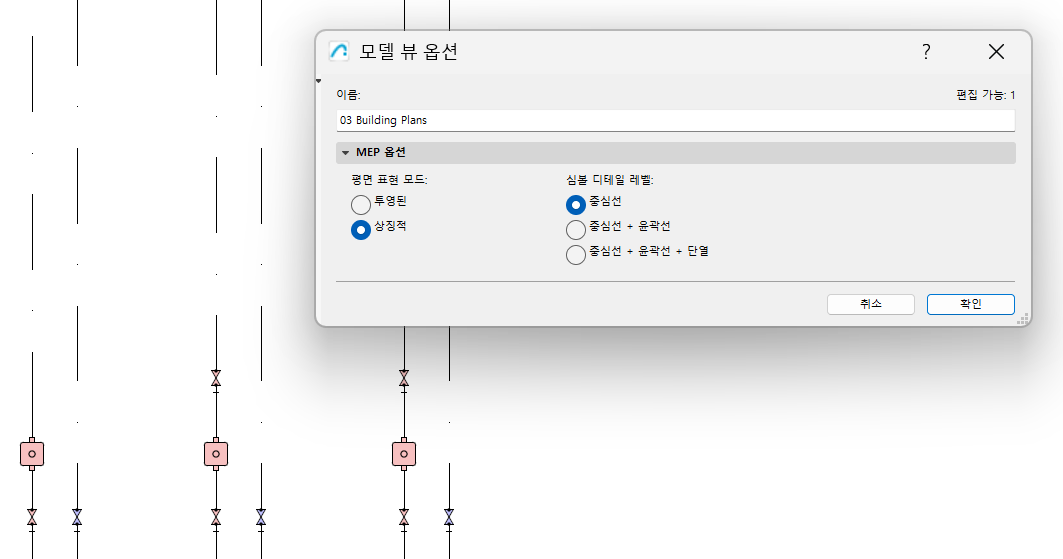

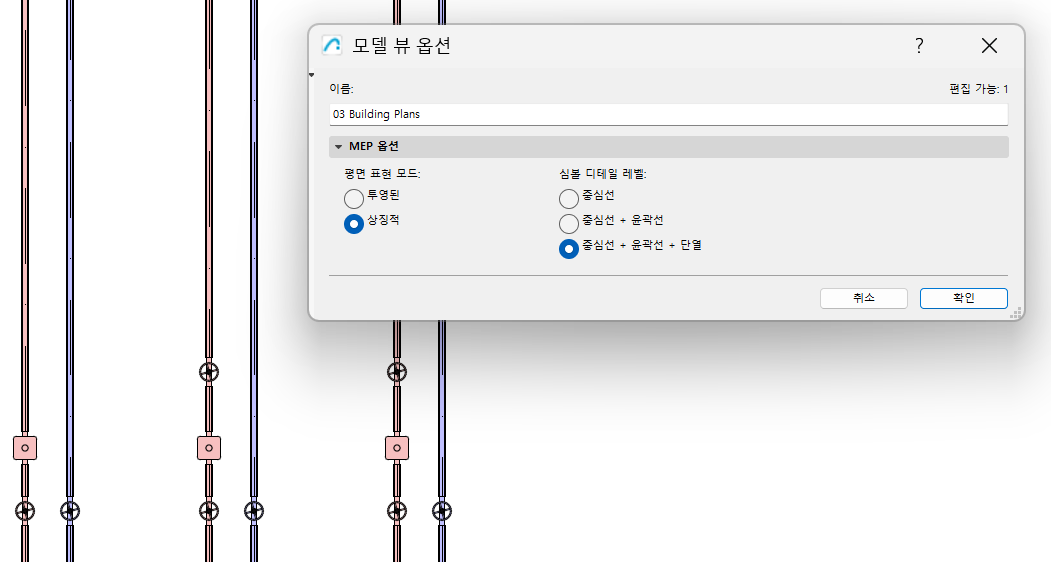

더 명확하고 정확한 문서를 작성하고 표준을 더 잘 준수하십시오. 모델 뷰 옵션을 사용하여 MEP 배관 요소에 대한 자세한 기호 표현을 설정하십시오.

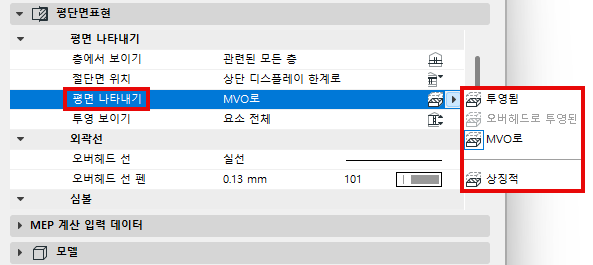

모델 뷰 옵션을 모든 경로에 적용하려면 경로 설정에서 평면도 표시 옵션이 "MVO 기준"으로 설정되어 있는지 확인하십시오.
개별 경로에 대해 투영 또는 심볼을 선택하여 이 설정을 오버라이드할 수도 있습니다.
참고: 모델 뷰 옵션을 "기호"로 설정해야 합니다(문서 > 모델 뷰 > MEP 옵션)
사용자 정의 MEP 심볼 만들기
기본 제공 기호를 사용할 수 있지만 기호를 사용자 정의하여 파이프 터미널, 파이프 보조객체 및 장비를 표시할 수도 있습니다.

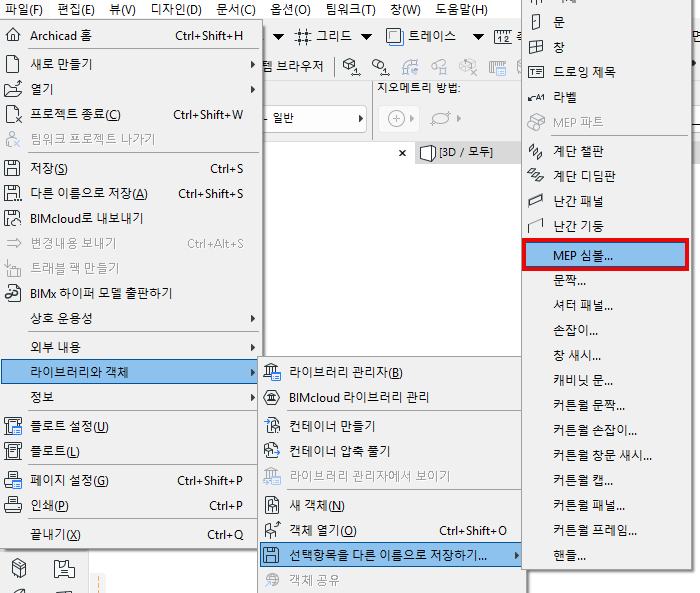

2D 도구(선, 채우기 등)를 사용하여 나만의 심볼을 그린 다음 MEP 심볼로 저장합니다. 도구 설정 대화 상자에서 기본 제공 요금제 기호를 새 사용자 정의 기호로 바꿉니다. (지원되는 MEP 요소에 사용할 수 있습니다.)

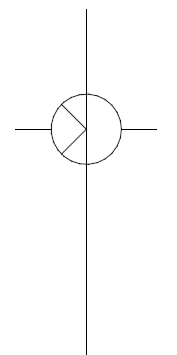

2D MEP 심볼 그리기 및 저장

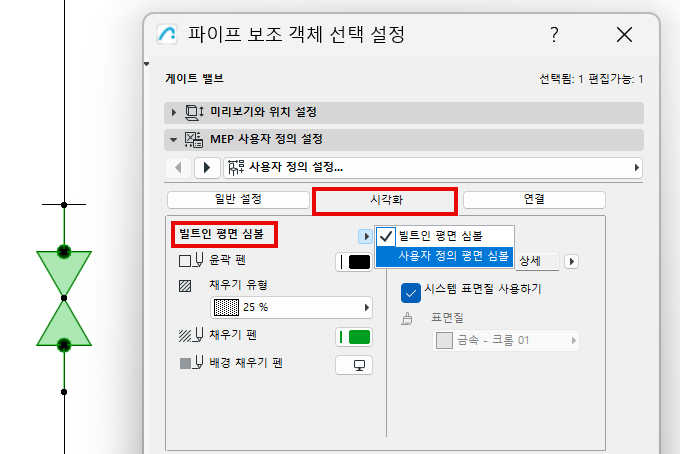

기본 제공 심볼을 사용자 정의 심볼로 바꾸기
