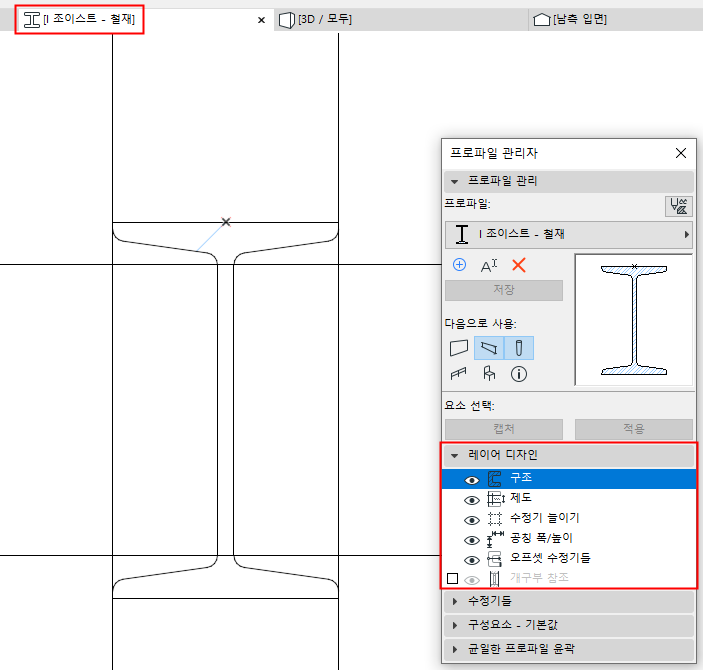

해당 패널을 사용하여 프로파일 편집기에서 요소를 표시하거나 숨깁니다.
이 패널은 프로파일 편집기가 열려 있는 경우에만 활성화됩니다.
구조
프로파일 편집기에서 채우기 또는 핫스팟 요소를 표시하거나 숨깁니다.
제도
프로파일 편집기에서 다른 제도 도구(예: 선, 호, 폴리라인)로 그린 요소를 표시하거나 숨깁니다.
수정기 늘이기
프로파일 편집기에서 늘이기 수정기를 표시하거나 숨깁니다.
수정기 늘이기 참조.

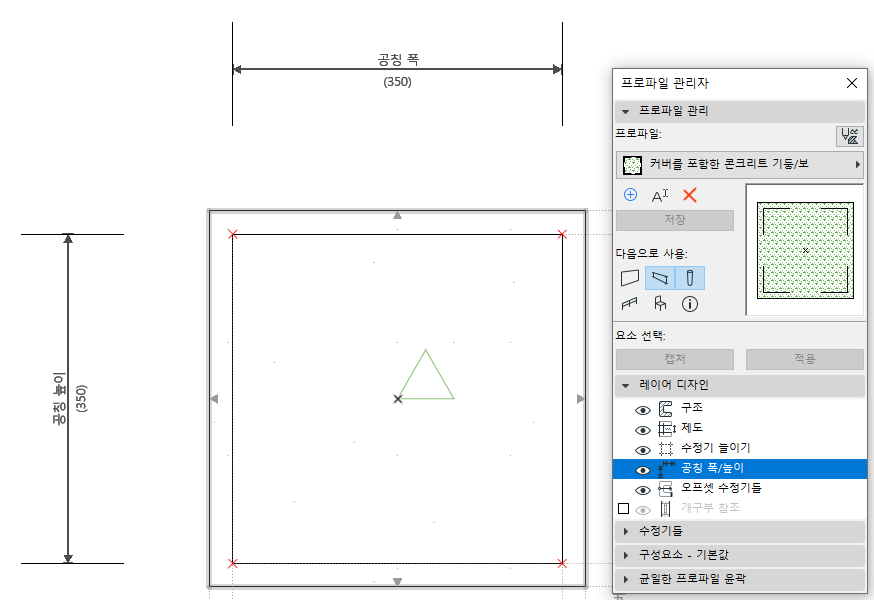

프로파일 편집기에서 프로파일 공칭 폭 및 높이를 나타내는 치수를 표시하거나 숨깁니다.

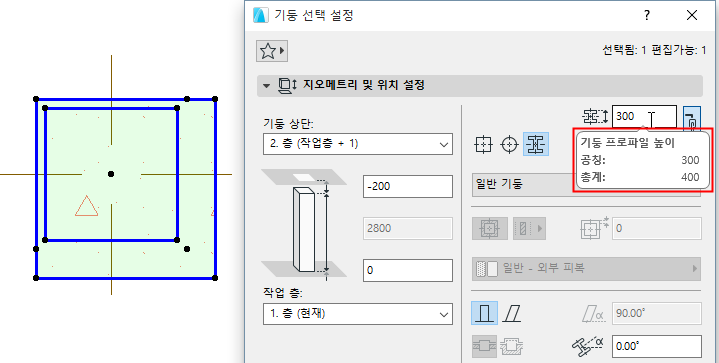

공칭 폭/너비 - 나열 가능한 요소 매개변수 - 는 요소의 설정 대화 상자에 표시됩니다. 이 값들은 수정기 패널에서 프로파일의 폭 및/또는 높이 늘이기가 활성화된 경우, 요소 설정에서 편집할 수 있습니다.
공칭 폭/높이 참조.
공칭 폭 및 높이 치수는 해당 치수 선을 클릭하여 드래그하는 방식으로 재배치할 수 있습니다. 이들의 길이는 (프로파일 경계 상자의 바깥을 포함하여) 프로파일의 다른 부분에 맞추어 수정하고 정렬할 수 있습니다. 공칭 치수의 끝부분을 클릭하면 됩니다. 길이가 수정되지 않는 경우, 해당 길이는 자동으로 크기가 조정되어 프로파일 편집기 내에서 정의된 채우기의 경계 상자를 따르게 됩니다.
공칭 치수 끝부분은 오프셋 수정기와 마찬가지로 채우기 노드에 결합시킬 수 있으나 이 로 인해 과도한 구속이 될 수 있습니다. 이 경우 경고 메시지가 나타납니다.
반대로 전체 폭/높이 목록 매개변수에는 오프셋 수정기를 통한 요소 수준 조정도 포함되며 요소의 전체 경계상자 크기를 반영합니다. 오프셋 수정기의 구속조건 때문에, 전체 크기는 요소의 설정 대화상자에서 편집할 수 없습니다.
오프셋 수정기들
오프셋 수정기의 치수와 할당된 모서리/노드 높이를 보이거나 숨깁니다.
"숨기기"로 설정되었더라도, 현재 수정기 목록에서 선택된 오프셋 수정기는 항상 보이게 됩니다.
오프셋 수정기들 참조.
개구부 참조 (프로파일 벽용)
•배치된 벽 프로파일 (문/창문이 배치될 참조선)에 개구부 참조선을 표시하려면 체크 박스를 체크합니다.
•프로파일 편집기에서 개구부 참조선을 표시하거나 숨기려면 눈 아이콘을 클릭하세요.
•필요한 경우, 이들 선을 편집, 연장, 절단하여 프로파일의 형태를 맞추어 개구부가 올바른 위치와 방향에 놓이도록 배치할 수 있습니다.
개구부 참조를 켜지 않으면 문/창문이 벽의 경계상자를 따라 배치됩니다.
