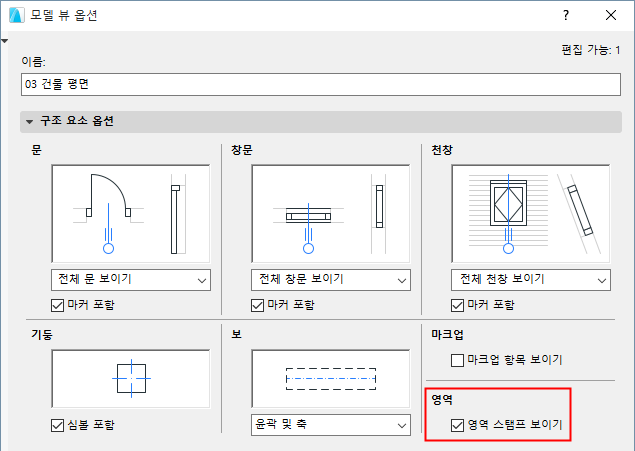

프로젝트에서 영역 스탬프를 표시하려면 영역 스탬프 보이기를 선택합니다. 위치: 문서 > 모델 뷰 > 모델 뷰 옵션 (구조 요소 옵션 패널).
참고: 영역 스템프는 기본적으로 꺼져 있으며, 대신 구역 라벨을 사용하여 구역을 배치합니다.
영역 스탬프는 인텔리전트한 파라메트릭 GDL 객체이며, 이것의 모양, 내용, 작용은 지역의 건축 실무 상황에 맞춰질 수 있습니다. 프로젝트 라이브러리에 있습니다.
영역에 할당되는 영역 스탬프 객체는, 선택한 영역 분류에 따라 달라집니다.
영역 카테고리 참조.
각각의 영역 스탬프에는 이름, 번호, 영역 및 기타 선택적 변수를 포함한 영역에 대한 원문 정보들이 포함됩니다.
영역 도구 설정 참조.

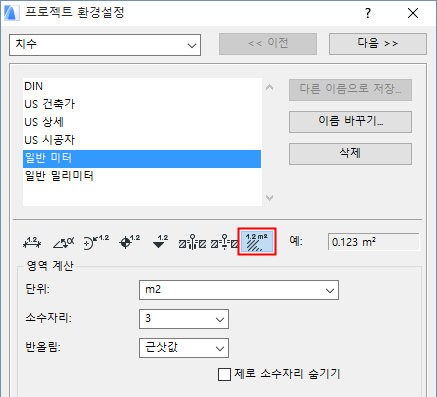

주의: 이 영역 스탬프에서 영역 면적 디스플레이에 대한 단위를 지정하려면, 옵션 > 프로젝트 환경설정 > 치수 메뉴를 사용합니다, 그리고 면적 계산 단위를 선택합니다.
영역 스탬프 이동
영역 스탬프은 영역과 상관없이 움직일 수 있습니다:
1.영역 스탬프의 한 노드를 클릭합니다.
2.펫 팔레트에서:

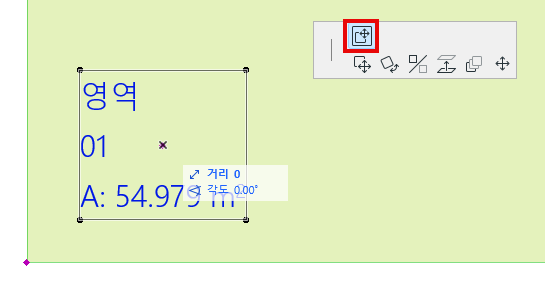

–하위요소 이동을 선택하여 모든 스케일에서 영역 스템프를 이동합니다

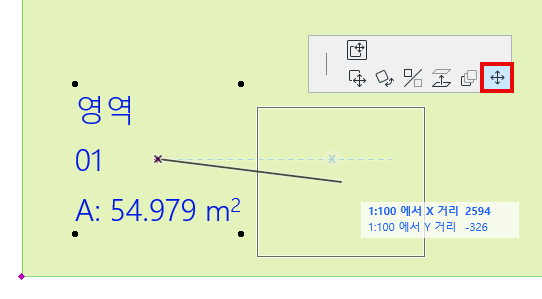

–노드 이동을 선택하여 현재 스케일을 기준으로 이동합니다
참고: 이 방법은 영역 스템프 객체가 현재 배율 방법을 지원하는 경우에만 작동하며, 1:50/1:100/1:200 배율에서만 작동합니다.
3.영역 스탬프를 드래그합니다.
영역 기준점 (영역 스탬프에만 해당)
자동 인식 방법들 중 하나로 영역 스탬프를 배치하는 경우, 영역의 면적을 정의하기 위해 처음 클릭한 위치에서, 영역 안에 십자가 모양이 나타납니다. 이 십자모양은 영역의 참조점을 나타냅니다.
이 점은 다음의 업데이트 작업을 위한 경계 인식의 시작점으로 사용됩니다.
