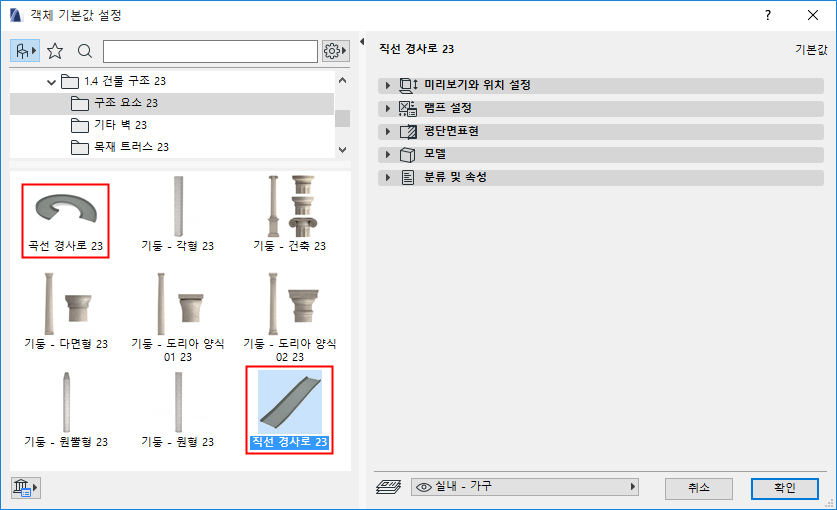

파라메트릭 램프 객체(직선 및 곡선)를 사용하여 필요한 형식으로 표시되는 표준 램프를 만들 수 있습니다.
램프의 상단 및 하단에서 별개의 트랜지션 세그먼트를 정의할 수 있습니다.
직선 램프
경사
램프 설정 패널(치수 페이지)을 사용하여 램프의 경사를 정의합니다.
•그라디언트, 퍼센티지, 또는 도(degree)를 사용하여 경사를 입력합니다.
•아니면, 치수로 경사 정의하기를 체크합니다. 그런 다음 아래 필드에서 높이 및 치수 값을 입력하여 경사를 자동으로 계산합니다.
|
|
|
|

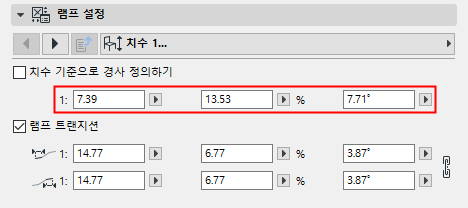

경사 직접 정의하기 |

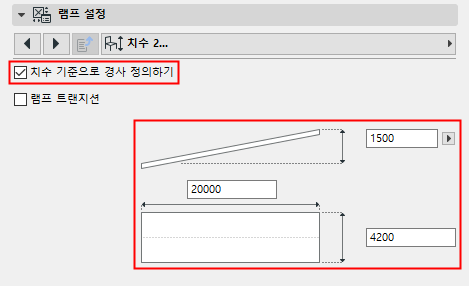

램프 길이/높이를 입력하여 경사 정의하기 |
텍스트

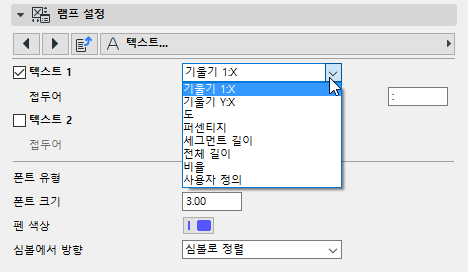

램프 설정의 텍스트 페이지를 사용하여, 선택적으로 2D 램프에 있는 텍스트의 하나 또는 두 줄을 선택한 형식으로 디스플레이할 수 있습니다. 디스플레이된 경사에 대해(예: 1:X), 아무 문자나 텍스트를 분리자로 사용할 수 있습니다.

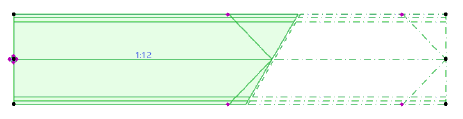

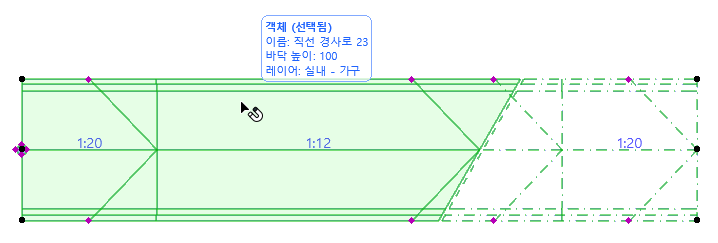

그라디언트로 디스플레이된 경사

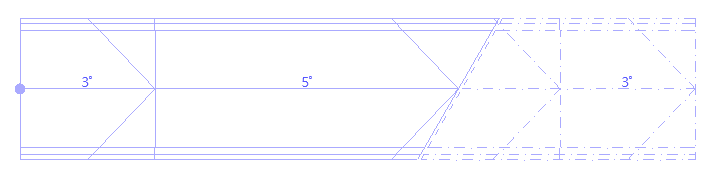

각도로 디스플레이된 경사
트랜지션

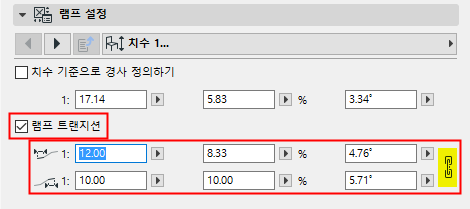

램프 설정 패널에서(치수 1 및 2페이지):
•램프 트랜지션을 체크하여 램프의 상단 및 하단에서 트랜지션 세그먼트를 생성하여 정의합니다.
•각 세그먼트에서, 그 경사를 정의합니다(직접 또는 치수에 의해). (체인 아이콘을 클릭하면 상단 및 하단 트랜지션 모두에 동일한 값을 사용할 수 있습니다.)

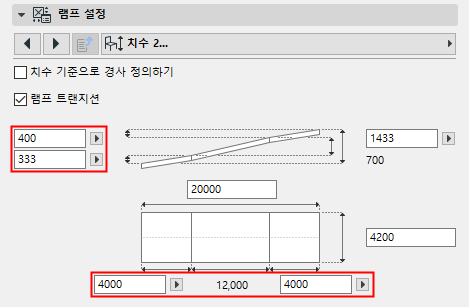

•추가 치수 필드는 치수 2 페이지에서 사용 가능합니다. 각 트랜지션 세그먼트마다 길이 및 높이 값을 입력하거나 계산합니다.
주의: 직선 램프는 이동 노드 또는 펫 팔레트의 늘이기 명령을 사용하여 그래픽적으로 늘일 수 있습니다. 늘일 때에는, 중간 세그먼트가 수정됩니다(트랜지션이 아니라).

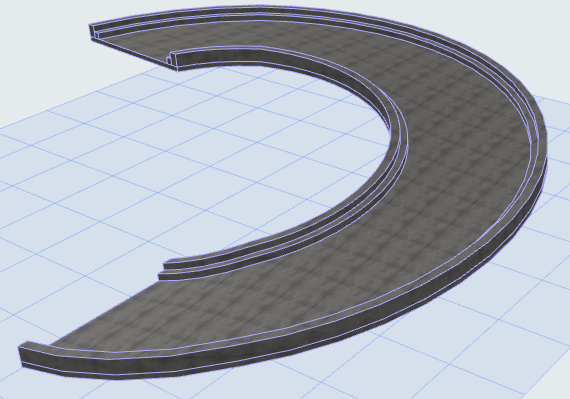

곡면 램프

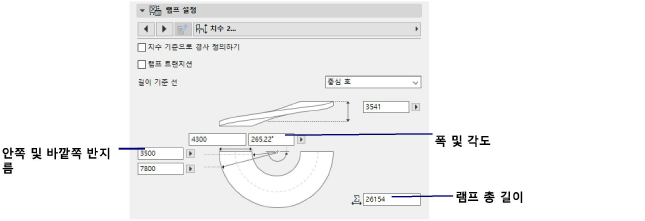

곡면 램프 객체에서, 추가 치수 값을 사용할 수 있습니다.
•램프 폭과 두 개의 반지름 값을 수정합니다(안쪽 및 바깥쪽).
•전체 램프 길이가 나타납니다.

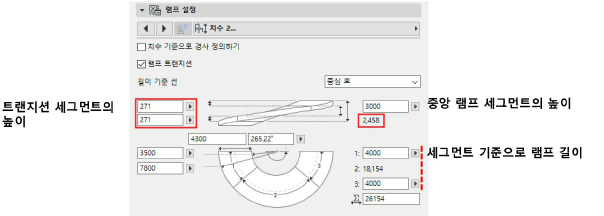

•램프 트랜지션을 체크하여 램프의 상단 및 하단에서 트랜지션 세그먼트를 생성하고 정의합니다.
